Cómo elegir un conductor eléctrico: transporte y distribución de la energía

La energía eléctrica pasa por líneas y redes de distribución, por medio de los conductores eléctricos. En Sodimac.com te asesoramos para que sepas cómo elegir un conductor eléctrico y conozcas los diferentes tipos que hay.

como elegir conductores electricos principal

Características

Características del conductor eléctrico

  • Un conductor eléctrico es un material que ofrece poca resistencia al paso de la electricidad, y por ende sirve para transportarla.
  • Los mejores conductores eléctricos son los metales. Aunque el aluminio es un excelente conductor, el cobre constituye el principal material de fabricación de conductores, por sus notables ventajas mecánicas y eléctricas
  • El conductor eléctrico puede tener formato de alambre en una sola hebra o un cable formado por varias hebras o alambres torcidos entre sí.
  • Para elegir un conductor eléctrico se debe considerar que:
    • Asegure una capacidad suficiente de transporte de corriente.
    • Soporte corrientes de cortocircuito.
    • Tenga una eficiente resistencia mecánica.
    • Y tenga un buen comportamiento ante las condiciones ambientales.

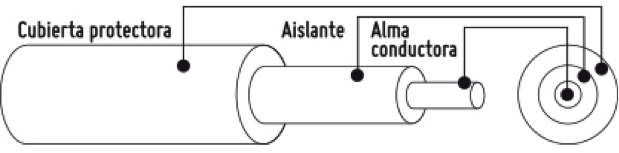

  • Los conductores se componen de aislantes y cubiertas protectoras para evitar que transfieran la energía eléctrica que circula por ellos.
  • En la actualidad, los materiales aislantes son principalmente plásticos, tienen un comportamiento térmico y mecánico. La elección y características de material aislante debe considerar el medioambiente y las condiciones de canalización a las que se verán sometidos los conductores que protegen.
  • Adicionalmente, algunos conductores eléctricos utilizan una protección polimérica sobre el aislamiento, llamada revestimiento o cubierta, y su objetivo principal es proteger la integridad del aislante y del conductor contra cualquier tipo de daño.

como elegir conductores electricos partes
¿Cómo elegir?

¿Cómo elegir un conductor eléctrico

Tipo de conductor eléctrico

Los tipos de conductores eléctricos se denominan con letras y números, y cada uno de ellos se diferencia por su aislamiento, si es hilo, cordón o alambre, su forma de instalación y su uso recomendado.

  • NYA
  • HO5VV-F
  • NYA h07V-U
  • H0771-K
  • THHN
  • Superflex
Tensión de servicio soportada

Es la tensión entre fases, existen 4 tipos principales de fases, las cuales se dividen de acuerdo con el voltaje del sistema:

  • Muy baja tensión (mbt): corresponde a las tensiones de hasta 50 V, en corriente continua o iguales valores eficaces entre fases en corriente alterna.
  • Baja tensión (bt): corresponde a tensiones por encima de 50 V, y hasta 1.000 V, en corriente continua o iguales valores eficaces entre fases en corriente alterna.
  • Media tensión (mt): corresponde a tensiones por encima de 1.000 V y hasta 33.000 V inclusive.
  • Alta tensión (at): corresponde a tensiones por encima de 33.000 V.
Temperatura de servicio soportada

Es la máxima temperatura soportada por el conductor.

Tipo de aislación

Se refiere al tipo de material de aislación del conductor y su respectivo espesor.

Cubierta o chaqueta protectora

Es la cubierta protectora adicional al aislante, puede ser de distintos materiales y características.

Conductores eléctricos neutros

Todos los sistemas eléctricos requieren conductores eléctricos neutros y conductores de protección. Sin embargo, dependiendo de la tensión necesaria el número de fases puede variar.
Por ejemplo, para sistemas monofásicos (una fase) de baja tensión, se utiliza un conductor de fase 1, 2 ó 3, más un conductor de neutro y un conductor de protección, mientras que para sistemas trifásicos se utilizan conductores de fase 1, 2 y 3, más el conductor neutro y de protección.

Código de colores

Al escoger un conductor, ten presente que todos los conductores de una canalización eléctrica se identifican, según el siguiente código de colores, establecido en la Norma Chilena Elec. 4/2003:

  • Conductor de la fase 1: Azul.
  • Conductor de la fase 2: Negro.
  • Conductor de la fase 3: Rojo.
  • Conductor neutro: Blanco.
  • Conductor de protección o tierra: Verde o Verde/Amarillo.
¿Cómo saber cuánto conductor eléctrico se necesita?

Para determinar la cantidad de conductor eléctrico que requieres, suma los metros lineales de cada cable de los circuitos del plano eléctrico.
También considera la altura del techo, para medir la distancia de bajada a las cajas de enchufes e interruptores, y deja un margen para los chicotes de las cajas para su conexión (40 cm aproximadamente).

Tipos

Tipos de conductores eléctricos

donde usar escalera de arrimo

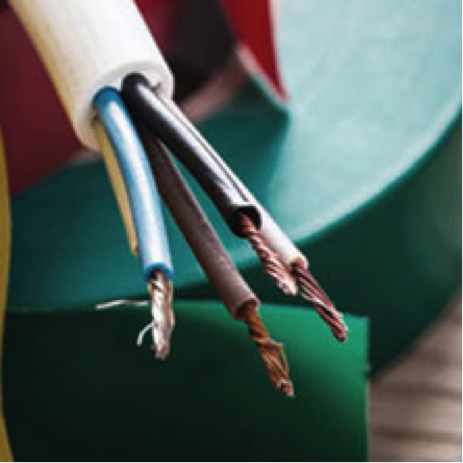

Cordón HO5VV-F

Es un cable flexible, formado por dos o más conductores de cobre, cada uno de ellos dotado de aislación individual de PVC y, además, el conjunto cuenta con una cubierta del mismo material. Se caracteriza por su alta durabilidad, su resistencia a la temperatura y tracción.
Está fabricado principalmente para utilizar en electrodomésticos y herramientas eléctricas. También para la alimentación a máquinas y equipos eléctricos industriales, calefactores y aparatos electrodomésticos como lavadoras, enceradoras, refrigeradores, estufas, planchas, cocinillas y hornos, etc.

Especificaciones técnicas:

  • Máxima temperatura de servicio: 70 °C
  • Tensión máxima de servicio (V): 500 V (bt).
  • Tipo de aislación: PVC.
  • Cubierta de protección: cubierta de PVC flexible, en colores estándar gris, blanco y negro.
  • Canalización: aérea no subterránea.
donde usar escalera de arrimo

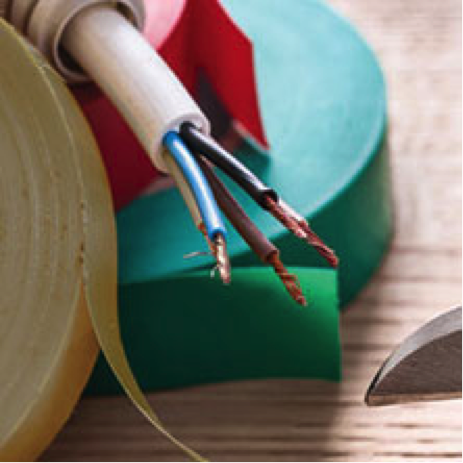

Alambre NYA h07V-U

Es un conductor de alambre de cobre blando con aislación de PVC, que se caracteriza por su facilidad para entubarse, su resistencia a la temperatura y tracción y porque retarda el efecto del fuego.
Se recomienda su uso en instalaciones de interiores secos, en casas y departamentos (enchufes e interruptores), tuberías embutidas o canaletas superpuestas.
Su presentación es en rollos y carretes de madera, en colores blanco, verde, rojo, negro y azul.

Especificaciones técnicas:

  • Máxima temperatura de servicio: 70 °C
  • Tensión máxima de servicio (V): 450 ? 750 V (bt)
  • Tipo de aislación: conductores-electrico, PVC en colores blanco, negro, azul y verde.
  • Aplicación: dentro de tubería embutida o sobrepuesta. En bandejas o escalerillas.
  • Cubierta de protección: no tiene.
  • Canalización: aérea no subterránea.
donde usar escalera de arrimo

Cable H0771-K

Es un cable eléctrico flexible, formado por dos o más conductores de cobre, cada uno de ellos dotado de aislación individual de PVC y, además, por una chaqueta de protección de Notox.
Se caracteriza por su flexibilidad y facilidad para introducir en las tuberías, además es retardante de la llama y no presenta grandes emisiones de humo al inflamarse.
Su presentación es en rollos y carretes de madera, en colores blanco, verde, rojo, negro y azul.?
Están diseñados para instalaciones de interiores en ambientes secos, en casas y departamentos, tuberías embutidas o canaletas superpuestas. Son aptos para uso general en instalaciones de fuerza y alumbrado en hospitales, colegios, malls, oficinas, centros comerciales y otros lugares de gran concentración de personas.

Especificaciones técnicas:

  • Máxima temperatura de servicio: 70 °C
  • Tensión máxima de servicio (V): 450 ? 750 V (bt)
  • Tipo de aislación: conductores-electrico, Notox en colores blanco, rojo, verde, azul y negro.
  • Aplicación: dentro de tubería embutida o sobrepuesta. En bandejas o escalerillas.
  • Canalización: aérea no subterránea.

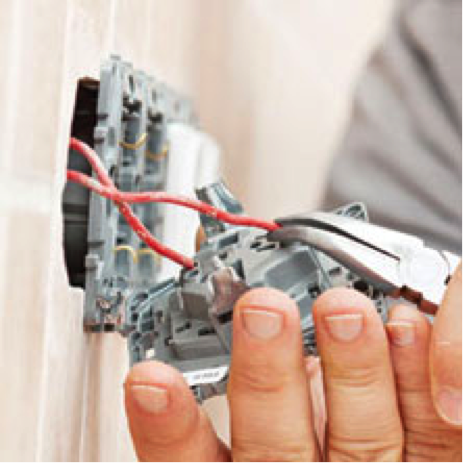

como elegir conductores electricos cable THHN

Cable THHN

Es un conductor eléctrico de alambre de cobre blando con aislación de PVC de alta resistencia al calor y chaqueta de protección de nylon. Tiene buen comportamiento ante grasas, gasolina y aceites.
Se caracteriza por su alta resistencia al calor, además su aislación y chaqueta facilitan la protección del conductor frente a químicos y otras sustancias corrosivas. Su manipulación también es conductores-electrico, lo que permite entubarlo con facilidad.
Su presentación en rollos y carretes de madera, en colores blanco, verde, rojo, negro y azul.
Están diseñados para utilizarse en requerimientos de energía e iluminación de viviendas y locales comerciales. Gracias a su cubierta protectora, también es apropiado para usar en faenas con presencia de combustible o aceites.

Especificaciones técnicas:

  • Máxima temperatura de servicio:90 °C en ambientes secos y 75 °C en ambientes húmedos.
  • Tensión máxima de servicio (V): 600 V (bt).
  • Tipo de aislación: PVC en colores blanco, negro, azul y verde.
  • Aplicación: dentro de tubería embutida o sobrepuesta. En bandejas, escalerillas o molduras.
  • Cubierta de protección: cubierta de nylon.
  • Canalización: aérea no subterránea.
donde usar escalera de arrimo

Cable Superflex

Es un cable con conductor eléctrico de cobre de alta flexibilidad, puede ser monoconductor o multiconductor. Cuenta con aislación de XLPE (polietileno reticulado) y cubierta exterior de PVC.
Se caracteriza por su alta flexibilidad, su cubierta resistente a la abrasión, a los rayos UV, a los impactos y retardante a la acción de las llamas.
Están diseñados para ser utilizados en ambientes secos y húmedos, entubados, en bandejas, al aire libre y también enterrados. Ideales para tendidos exteriores de alumbrado domiciliario.
También pueden utilizarse en locales comerciales y en lugares con ambientes hostiles, con presencia de hidrocarburos, tales como estaciones de servicio. Puede ser utilizado de forma enterrada y en zonas de agua estancada.
Su presentación es en formato de rollo y carrete de madera.

Especificaciones técnicas:

  • Máxima temperatura de servicio: 90 °C
  • Tensión máxima de servicio (V): 1000 V (bt).
  • Tipo de aislación: XLPE (Polietileno Reticulado)
  • Aplicación: al aire libre, dentro de tubería embutida o sobrepuesta. En bandejas o escalerillas o directamente enterrados. Incluso pueden estar sumergidos en agua estanca.>/li>
  • Cubierta de protección: PVC de color negro.
  • Canalización: aérea y subterránea.
¿Dónde usar?

¿Dónde usar conductores eléctricos?

Alambre NYA h07V-U:
  • Alumbrado de todos los circuitos generales e interiores de energía e iluminación en residencias, industria y comercio.
  • Instalaciones interiores de ambiente seco.
  • Tendidos de líneas de entradas a viviendas.
  • Tendido fijo protegido para alimentación de máquinas, herramientas y similares.
Cables THHN:
  • Alumbrado de todos los circuitos generales de energía e iluminación.
  • En faenas con presencia de combustibles o aceites, como en plantas petroquímicas o estaciones de servicio.
  • En el alambrado interno de electrodomésticos.
Cordones H05VV-F:
  • En el suministro de energía eléctrica de baja tensión a electrodomésticos
Cable Superflex:
  • En instalaciones fijas que requieren cables extra flexibles.
  • En circuitos de alimentación y distribución de subestaciones, instalaciones comerciales e industriales.
Consejos

Recomendaciones de uso y mantención

como elegir conductores electricos vestimenta seguridad

Consejos de uso

  • Los medios de fijación utilizados deben evitar todo riesgo de corte; no se debe dejar en contacto la sección del cable con bordes de abrazaderas o de soportes de cualquier tipo.
  • Usa siempre pelacables para quitar la cubierta protectora; el uso de cuchillos cartoneros puede dañar la integridad del alma de cobre del cable.

Consejos de seguridad

  • Recuerda que la instalación eléctrica debe ser realizada por instaladores autorizados por la Superintendencia de Electricidad y Combustibles, SEC.
  • Considera que antes de todo trabajo, se debe desconectar el suministro eléctrico desde el tablero principal.
  • Como mínimo, cualquier instalador debe contar con guantes, gafas, calzado de seguridad y herramientas para trabajos eléctricos certificadas.
    Para mayor información, puedes consultar la Norma Chilena 4/2003 Instalaciones de Consumo en Baja Tensión.

Consejos de transporte y almacenamiento

  • Los carretes deben transportarse en posición vertical, con el eje en posición transversal respecto del sentido de marcha del vehículo, y deben fijarse con cuñas y amarrarse con cintas de trincaje.
  • En el caso de contar solo con algunos metros, los rollos deben ser transportados en forma horizontal.
  • Siempre deben ser apoyados sobre una superficie lisa y nivelada.
  • El almacenaje debe ser bajo techo, en una superficie lisa, nivelada y en ambientes secos.
¿Cómo instalar?

¿Cómo instalar conductores eléctricos?

como usar escala de arrimo

Recuerda que la instalación eléctrica debe ser realizada por instaladores autorizados por la Superintendencia de Electricidad y Combustibles, SEC. Esta información es solo para que conozcas las líneas generales del trabajo, no para que lo realices tú en casa.

Herramientas

¿Cómo realizar un empalme?

Para empalmar adecuadamente los cables, considera siempre los siguientes pasos generales:

  • Quitar el aislamiento en los dos extremos del cable.
    Se debe retirar 2,5 cm (1 pulgada) de cada lado del cable, utilizando una herramienta de corte adecuada, como el pelador de cables.
  • Conectar los cables
    Si el cable está hecho de pequeños cables de colores, es necesario conectarlos de manera que sean uno otra vez.
  • Empalmar los cables
    Para empalmar los cables, se deben enrollar con cuidado, en lugar de doblarlos en cualquier dirección. Deben unirse en la dirección que tenían originalmente antes de ser cortados dentro del cable.
    En algunos casos puede ser necesario la unión con estaño.
    Se debe tomar un poco de estaño en una superficie, calentarlo con la estañadora para que se convierta en un líquido viscoso y luego aplicarlo.
  • Aislar el empalme.
    Se debe utilizar un tubo termocontraíble para aislar el empalme. Para ello se corta una pieza de tubo de aproximadamente dos veces más que la zona de empalme. Esta se debe deslizar sobre el final de uno de los cables y empujar hasta que salga del empalme, de modo que no se caliente antes de tiempo. Con una pistola de aire caliente se debe calentar el tubo, de manera que se encoja para que se fusione cómodamente sobre el empalme.
  • Se debe aplicar cinta adhesiva aislante en toda la unión.

¿Cómo instalar conductores eléctricos?

Alambre NYA:
  • Dentro de tubería embutida o sobrepuesta.
  • Directamente sobre aisladores.
Alambre Súper NYA h07V-U:
  • Dentro de tubería.
  • Al interior de bandejas fijas.
  • Al interior de canaletas fijas.
Cables THHN:
  • Dentro de tubería.
  • Al interior de bandejas fijas.
  • Al interior de canaletas fijas.
Cordones H05VV-F:
  • Dentro de tubería embutida o sobrepuesta.
Cable Superflex:
  • Dentro de tubería.
  • Al interior de bandejas y canaletas fijas.
  • Al aire libre y también enterrado (entubado).
