¿Cómo elegir Perfiles abiertos?

Los perfiles abiertos de acero son elementos longitudinales que se caracterizan por el desarrollo de un diseño abierto, teniendo una sección constante no maciza de bajo espesor y mayor inercia. Los perfiles abiertos son una alternativa y complemento a la obtención de diferentes formas geométricas en acero mediante laminado en caliente.



Cómo elegir

Cómo elegir perfiles abiertos

Los perfiles abiertos se escogen según su función en una estructura:

  1. Los perfiles ángulo, en general, funcionan a la tracción y sirven como elementos complementarios en estructuras mayores, como vigas o pilares reticulados.
  2. Los perfiles canales de alas no atiesadas suelen ser utilizados como apoyo estructural de estructuras mayores, trabajando principalmente a la tracción.
  3. Los perfiles canales de alas atiesadas, dada su mayor inercia en el eje vertical, suelen ser utilizados como vigas o apoyo en estructuras mayores.
Cómo Elegir

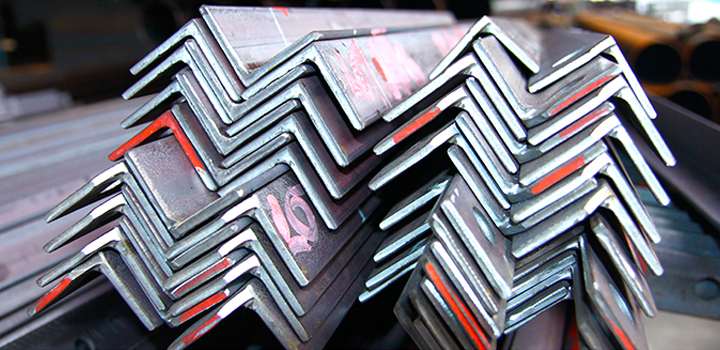

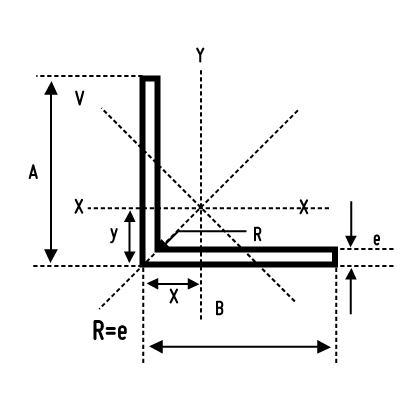

Perfiles ángulo estructurales

Descripción:
Son perfiles ángulo o ?L? cuyas alas son iguales y forman un ángulo de 90° entre sí. Este perfil después de ser laminado es enderezado en frío.

Largos normales:
Su longitud normal es de 6 m y 12 m. Otros largos especiales están sujetos a consulta.

Ejemplos de aplicación:
Los perfiles ángulo estructurales se usan en la construcción de estructuras metálicas livianas y pesadas, donde las partes van unidas por soldadura o por pernos y son capaces de soportar esfuerzos dinámicos como: torres de alta tensión, elementos estructurales articulados en uso arquitectónico, placas estereométricas, grúas, carrocerías, partes de carros de FF. CC., etc.

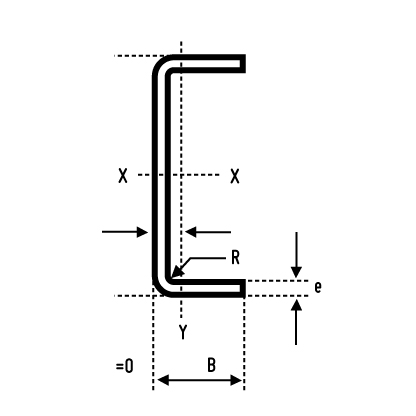

Perfiles canales (alas no atiesadas)

Descripción:
Los perfiles canales de alas no atiesadas son perfiles sección canal o ?U? de alas no atiesadas. Se conforman de 2 alas iguales, conectadas por un alma central, formando un ángulo de 90° con el alma central. Este perfil después de ser laminado es enderezado en frío.

Largos normales:
La longitud normal del perfil canal es de 6 m y 12 m. Otros largos especiales están sujetos a consulta.

Ejemplos de aplicación:
Los perfiles canales de alas no atiesadas se usan en la construcción de estructuras metálicas de envergadura media, tales como vigas metálicas simples o compuestas, para el soporte de pisos y entrepisos de hormigón, madera, etc.; como elementos estructurales articulados en uso arquitectónico, como arriostramientos, como soleras inferiores y superiores en muros, como bases de peldaños rellenos de hormigón en escaleras, entre otros. También son empleados en elementos como marcos y remates de canto en pavimentos u otras estructuras.

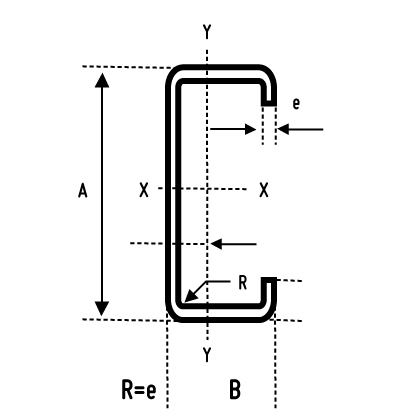

Perfiles canales (alas atiesadas)

Descripción:
Los perfiles canales de alas atiesadas son perfiles sección canal o ?C?, que constan de 2 alas iguales entre sí, formando un ángulo de 90°, conectadas por un alma central. Constan de dos alas pequeñas que salen desde las alas laterales y van atiesadas hacia el interior del perfil. Este perfil después de ser laminado es enderezado en frío.

Largos normales:
Su longitud normal es de 6 m y 12 m. Otros largos especiales están sujetos a consulta.

Ejemplos de aplicación:
Los perfiles canales de alas atiesadas se usan como vigas metálicas de soporte de pisos y entrepisos de hormigón, madera, etc.; como costaneras para el soporte de placas de cubierta, como celosías, como elementos estructurales articulados en uso arquitectónico, como arriostramientos.

Herramientas

Herramientas recomendadas para el proceso productivo

Herramientas para cortar:

  1. Amoladoras, esmeriles de ángulo angular.
  2. Cortadora eléctrica de aluminio (disco de corte dentado).
  3. Cinceles de corte y punta.

Herramientas para fijar:

  1. Ma?quina de soldar CC y CA (250 Amp) con accesorios.
  2. Taladros de banco o manuales.
  3. Alicates universal y de presión.

Herramientas para medir y manipular:

  1. Mesas de trabajo metálicas.
  2. Huinchas y reglas graduadas metálicas.
  3. Mesa de soldar metálica.
  4. Dobladora.
Normativas

Normativas

Normativas vigentes para el uso de perfiles

Las principales normativas nacionales determinadas para el uso de estos perfiles en la construcción son las siguientes:

NCh427. Of1974: Construcción ? Especificaciones para el cálculo, fabricación y construcción de estructuras de acero.

NCh428. Of1957: Ejecución de construcciones en acero.

NCh 203. Of1977: Acero para uso estructural ? Requisitos.

NCh 204. Of1977: Acero ? Barras laminadas en caliente para hormigón.

NCh 1159. Of1977: Acero estructural de alta resistencia y baja aleación para la construcción.

Seguridad

Recomendaciones de seguridad

Accesorios de seguridad personal:

  • Guantes de seguridad frente a riesgos mecánicos y/o químicos.
  • Gafas de seguridad (gafas integrales) o pantalla facial en caso de soldadura.
  • Zapatos de seguridad con puntera reforzada.
  • Uso de máscaras o mascarillas autofiltrantes (en las tareas donde se requiera).
  • Cascos o tapones antirruido (en las tareas donde se requiera).
  • Vestuario apropiado para trabajos de soldadura: mandil, guantes y manguitos.

Seguridad en el lugar de trabajo

  • Mantener en todo momento el orden y la limpieza en el área de trabajo.
  • Evitar la concentración elevada de los gases de soldar. Para ello se recomienda mantener el lugar muy ventilado y utilizar una mascarilla adecuada. Si es necesario, poner una extracción localizada.
  • Prohibido fumar, comer y beber, en el lugar de trabajo.
  • Siempre que sea posible, efectuar la manipulación de cargas ayudándose de medios mecánicos. En caso de tener que ser manual, realizarlo preferentemente entre dos o más personas, manipulándola coordinadamente y asegurándose de agarrarla correctamente.
  • Los equipos de protección individual no deberán interferir en la capacidad de realizar movimientos; no impedirán la visión ni disminuirán la destreza manual.
Videos

Puedes ver más información en los videos

¿Cómo hacer un portón de fierro?

¿Cómo hacer una cama de acero?

¿Qué herramientas se usan para soldar?

¿Cómo usar el esmeril angular?

Distintos formatos disponibles en nuestro catálogo de perfiles.

Distintos formatos disponibles en nuestro catálogo de perfiles.
