Reja de madera



Debido a su aporte estético a cierres y jardines, la reja de madera es ampliamente utilizada en construcciones residenciales.
Para prolongar su vida útil, es importante tomar una serie de precauciones al momento de construirla.
En este proyecto se revisa paso a paso la forma adecuada de construir una reja de madera.

Cubicación

La siguiente cubicación es para un paño de 2 m, medidos a eje.

  • 2 pilares de pino seco laminado 11,5 cm x 11,5 cm.
  • 2 tablas de pino seco cepillado de 2 x 3” de 2,3 m.
  • 13 tablas de pino seco cepillado de 1 x 3” de 133 cm (éstas serán recortadas para dar el aspecto redondeado).
  • 4 pernos coche 3/8 x 5 (2 x cada pilar).
  • 4 tuercas hexagonales NC 3/8 (1 por cada perno de sujeción al pilar).
  • 8 golillas planas corrientes 3/8 (2 por cada perno de sujeción al pilar).
  • 26 pernos coche ¼ x 3” (2 x cada tabla vertical).
  • 26 tuercas hexagonales NC ¼ (1 por cada perno de sujeción de tabla vertical).
  • 52 golillas planas corriente ¼ (2 por cada perno de sujeción de tabla vertical).

Notas

Existen distintos tipos de fundación según requerimientos y características. Para elegir la más adecuada a su proyecto, ver las fichas de fundaciones.

Las maderas se venden por tablas de 3,20 m de largo, por lo que esta cubicación considera la cantidad de tablas a medida a utilizar.

Paso a paso

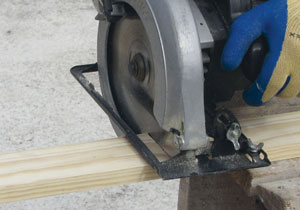

Paso 1 - Cortar tablas verticales

Cortar 13 tablas de 1 x 3” a 1,33 m de largo.
Estas serán las tablas verticales de la reja.

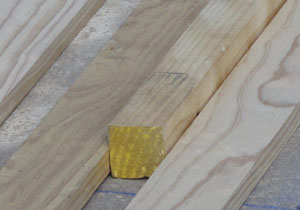

Paso 2 - Presentar tablas

Presentar las tablas verticales, previamente cortadas en la plantilla preparada en el suelo.
La separación entre cada tabla es el mismo ancho de la tabla, por lo que para presentarlas correctamente puede ayudarse con una de las mismas tablas para marcar la separación entre una y otra.

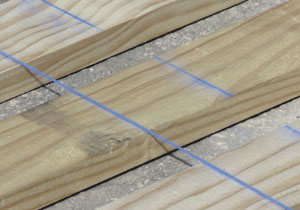

Paso 3 - Trazar ubicación de tablas horizontales

Una vez presentadas todas las tablas, trazar por donde pasa el travesaño (tabla horizontal), que es una tabla de 2 x 3” a 20 cm a eje del suelo y de la parte superior del pilar.

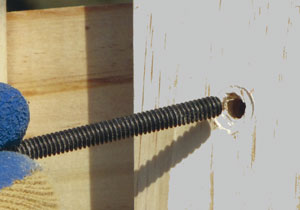

Paso 4 - Fijar tablas verticales

Una vez marcado el trazado de los travesaños, fijar cada tabla vertical con perno coche ¼ x 3 y tuerca hexagonal NC G2 ¼. Recordar poner una golilla plana a cada extremo de la fijación, entre la tabla y el perno y entre la tabla y la tuerca.

Trazar el arco

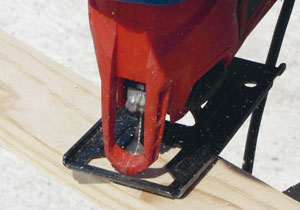

Paso 5 - Trazar el arco

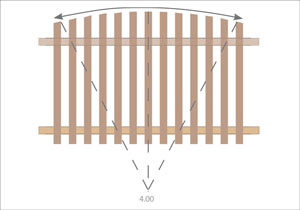

Con una lienza fijada en el punto previamente marcado, amarrar un lápiz carpintero a 4 m. Trazar el arco marcando cada una de las tablas. Estas marcas se cortan con sierra caladora.

Paso 6 - Formar orificio para travesaños

Marcar la altura donde irán los travesaños de la reja, esto es, a 20 cm a eje del nivel superior del pilar y a 20 cm sobre el nivel del suelo.
En los pilares marcar dónde se realizarán las perforaciones para el cruce de los travesaños de la reja.

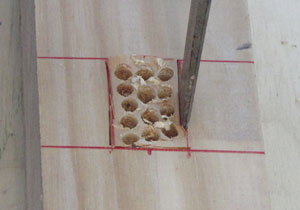

En el interior de las marcas, realizar perforaciones a discreción y luego

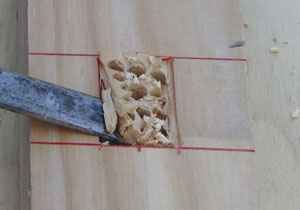

con un formón marcar los bordes.
A medida que se marca el borde ir retirando la madera, de tal forma de ir
formando el orificio para que encajen los travesaños de la reja.

Cortar travesaños

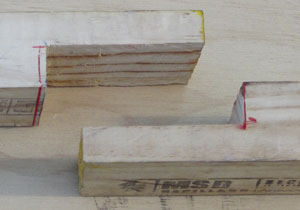

Paso 7 - Cortar travesaños

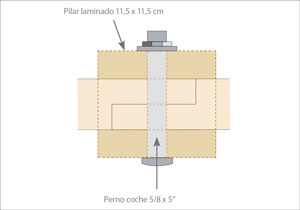

Los travesaños en sus extremos se deben cortar en forma de “L”, para realizar el encaje en el interior de los pilares laminados, perforados en el paso anterior.

Paso 8 - Marcar posición de pilares

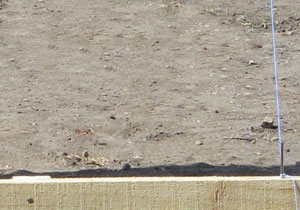

En el lugar donde se instalará la reja, trazar una línea recta, marcando la posición donde irán los pilares (2 m a eje).

Paso 9 - Excavar

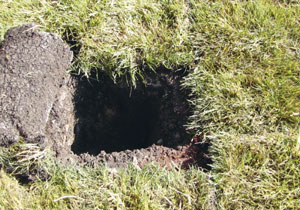

Excavar 40 cm bajo el nivel del terreno. Esta excavación debe ser de a lo menos 30 x 30 cm.

Paso 10 - Presentar pilares

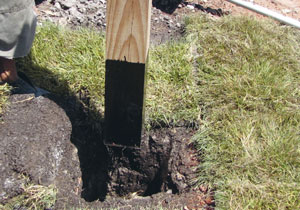

Previo a fijar los pilares, pintar con carbolíneo 40 cm desde la base hacia arriba. Luego, presentar el pilar en el hoyo, procurando verificar que esté perfectamente vertical.

Datos

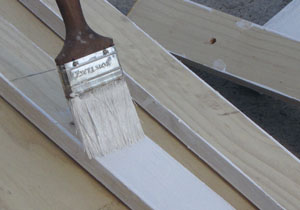

Pintar los maderos con esmalte sintético color blanco, antes de instalar; una vez seca la pintura armar la reja.

Paso 11 - Rellenar con hormigón

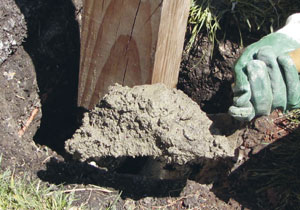

Una vez verificada la verticalidad del pilar, rellenar con hormigón hasta 8 cm por debajo del nivel del terreno natural, para dejar espacio para tierra vegetal.

Paso 12 - Rellenar con tierra

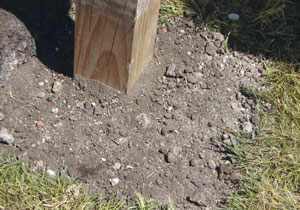

Una vez fraguado el hormigón, rellenar con tierra vegetal hasta el nivel deseado.

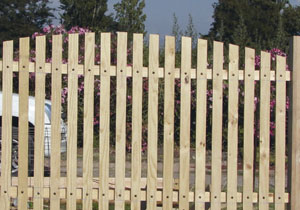

Paso 13 - Instalación

Por último, fijar la reja previamente armada a los pilares, dejando 20 cm a eje desde el suelo hasta el eje del travesaño inferior.

Paso 14 - Pintar

Para dar un acabado adecuado pintar la reja.
Una pintura como el esmalte sintético permitirá proteger la madera de la intemperie.

¿Dudas con este proyecto? Escríbenos a hum@hagaloustedmismo.cl
