Techumbre

Cercha de madera tipo W o FINK

Una cercha de madera ayuda a dar calidad a los espacios arquitectónicos, cuando se potencian en sus texturas y colores.
Una de las ventajas de la construcción estructural en madera es la flexibilidad en las posibilidades de diseño, permitiendo armar los diseños in situ con gran precisión.

Cómo armar una cercha de madera tipo W o Fink

Usos Principales
  • Viviendas
  • Ampliaciones
  • Talleres pequeños
Ventajas
  • Flexibilidad para diseñar.
  • Economía..
  • Rapidez.
  • 100% reciclable.
  • Resistente.
  • Fácil manejo de instalación y ductos.

Formatos

El diseño depende de muchos factores que se deben tener en cuenta al momento de hacer el cálculo estructural. En este ejemplo sólo se abordará el método constructivo.
Siempre se debe verifcar con un profesional competente el diseño estructural de una edifcación, como lo es el diseño de una cercha.
Este es el más utilizado por que se logra un mejor aprovechamiento del material.

Se toman como ejemplo las siguientes variables:
Luz: 6 m, que es el más utilizado por aprovechamiento de material y Pendiente: 57% (30°)

Cómo armar una cercha de madera tipo W o Fink

Cubicación

La cubicación de la cercha depende directamente del diseño y de la dimensión de las tablas a utilizar. A continuación se explica la cubicación de la cercha diseñada para explicación del paso a paso, considerando el largo estándar de 3,2 m por pieza de madera.

Cómo armar una cercha de madera tipo W o Fink

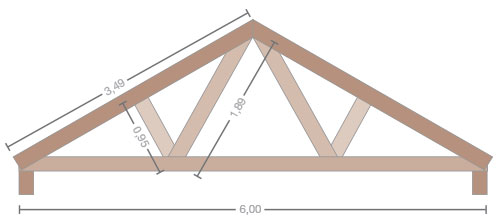

Cercha FINK
Luz: 6 m
Pendiente: 57% (30º)
Tirante: 1 x 6 m
Cordón superior: 2 x 3,49 m
Péndolas: 2 x 1,89 m
Tornapuntas: 2 x 0,95 m


Ejemplo:
Tirantes 20 x 1 x 6 = 60 m ==> 18,75 piezas de madera
Cordones superiores 20 x 2 x 3,41 m = 139,6 m ==> 43,62 piezas de madera
Péndolas 20 x 2 x 189 m = 75,6 m ==> 23,62 piezas de madera
Tornapuntas 20 x 2 x 0,95 m = 38 mr ==> 11,87 piezas de madera
Total = 97,86 piezas de madera

Importante

Considerar pérdidas por geometría y calce del 10%.

Datos

Al diseñar la cercha de madera es recomendable tener presente que el largo estándar de la madera es de 3.20 m, por lo tanto, en caso de haber mayores largos se debe tener en cuenta que se pueden utilizar vigas más largas, solicitar dimensiones especiales según disponibilidad del fabricante o incorporar nudos de encuentro según diseño de cálculo.


Existen varios sistemas de fijación para las cerchas de madera: clavos, ensambles, uniones metálicas, pernos con golilla, etc.


Se deberá conocer la composición de los muros donde se apoyarán las cerchas, ya que éstos son los que van a transmitir el peso propio de la techumbre más las cargas adicionales: viento, lluvia, personas (reparación, mantención o montaje); incluso en algunos casos, nieve.


Usar madera seca, para evitar deformaciones y conseguir mayor durabilidad.
