Sistema de paneles Bulldog

Muros y tabiquería

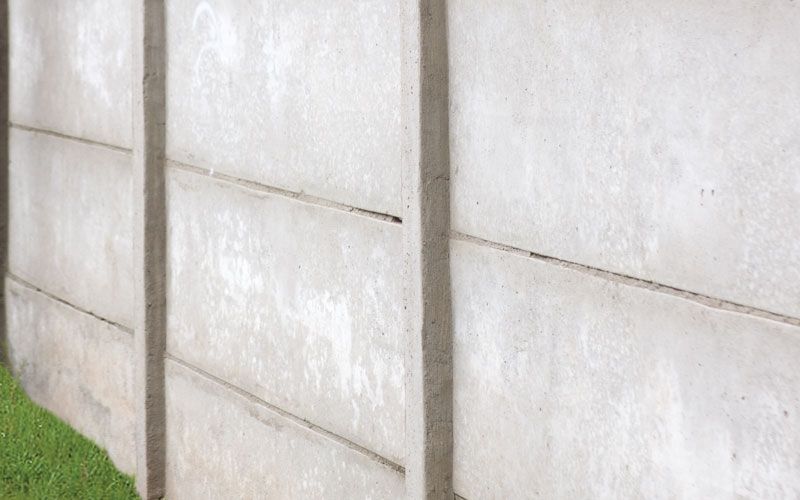

El sistema de cierros portantes de hormigón vibrado Bulldog es capaz de adaptarse a las condiciones de cualquier terreno. Su principal objetivo es brindar un cierre perimetral seguro, fácil de construir y de buena presencia.

Su sistema constructivo de autosoporte facilita su instalación y permite aplicar diversos tipos de revestimientos superficiales, como gravillados, estucos y otros.

Usos principales

  • En la construcción de cierres perimetrales y divisiones de terreno.

Ventajas

  • Rapidez: sistema constructivo de autosoporte.
  • Fácil instalación.
  • Versatilidad.
  • Durabilidad, no se ve afectado por hongos ni termitas.
  • Cierre modular continuo de sólida presencia.

Formatos

Estos productos de hormigón armado se componen de las siguientes partes:

  • Postes de hormigón según medida del cierro.
  • Placas de hormigón según medida del cierro.
  • Bardas de coronación
Producto
Altura
Composición

Cerco estándar
1,80 m
3 placas, postes y barda
2,00 m
4 placas, postes y barda
2,50 m
5 placas, postes y barda



Producto
Altura
Composición

Poste corriente
2,30 m
72 kg
2,60 m
80 kg
3,20 m
139 kg
Producto
Altura
Composición
Bardas
6 cm
2,00 m



Producto
Altura
Composición
Cerco con alambre de púas
2,50 m
4 placas, poste recto o en
45° más barda
2,50 m
5 placas, poste recto o en
45° más barda
Producto
Altura
Composición

Placa corriente
0,30 m x 2,00
32 kg
0,50 m x 2,00
65 kg
0,60 m x 2,00
76 kg

Cubicación

Para calcular la cantidad de placas, pilares y bardas que se van a utilizar en un muro, se debe tomar en cuenta que cada módulo mide 2 m de largo.



Cada módulo se compone de:

  • Un pilar (al resultado del cálculo de los pilares siempre debe sumarse un pilar más).
  • Número de placas según altura (altura del muro/altura de la placa).
  • Una barda.

Cálculo de bardas: 10 x 1 barda = 10 bardas
Cálculo de pilares: 10 x 1 = 10
Luego 10 + 1 = 11 pilares
Cálculo de placas: 2 m /0,5 m = 4
Luego 4 x 10 = 40 placas

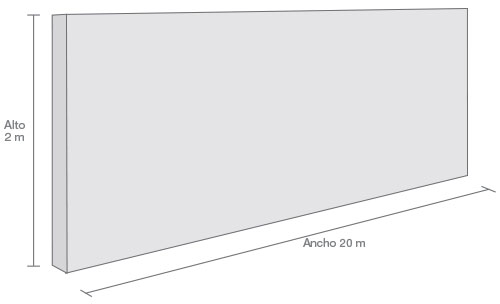

Ejemplo:
Para un muro de 20 m de largo y 2 m de alto,
utilizando placa corriente de 0,50 m x 2 m
20/2 = 10 módulos.

1 pilar = (2,00/0,5) / 1 barda = 4 placas por módulo

Entonces:
Pilares:
10 + 1 = 11
Placas: 10 x 4 = 40
Bardas: 10

Datos

Al momento de insertar las placas en la ranura del pilar, se deberá asegurar de que la totalidad de la superficie esté limpia y sin escombros que impidan el encaje de placas.

Paso a paso

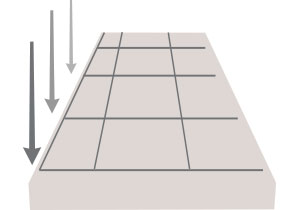

Paso 1 - Limpieza y trazado del perímetro

Se procederá a trazar el perímetro donde se instalará el cerramiento. El área que se va a intervenir deberá estar limpia y despejada de escombros.

Distanciamiento de colocación desde el interior

Utilizando la huincha métrica, se procederá a
medir cuidadosamente el distanciamiento
requerido para la fijación de los pilares al terreno.
Los pilares deberán colocarse a un
distanciamiento de 2m (libre desde interior
de cada ranura), permitiendo un adecuado
encaje y fijación de la placa, evitando desplazamientos y asegurando la firmeza y estabilidad del sistema.

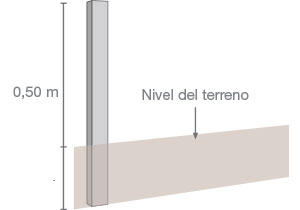

Paso 2 - Fijación del primer pilar

Es necesario que el primer pilar quede firmemente asentado al terreno. Por esto se procederá a verter la mezcla de mortero en la base del hoyo de 50 cm y alrededor del poste. Es importante verificar el nivel y la verticalidad del poste, para evitar complicaciones con el ensamblado posterior de las placas y asegurar así la firmeza y durabilidad del sistema.

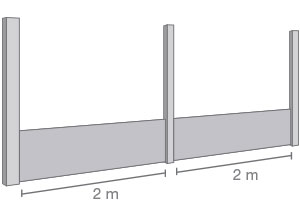

Paso 3 - Ensamble de primera y segunda placa

Instalar la primera placa (inferior) del primer módulo, para asentar la estabilidad del pilar durante el secado del mortero de base.
Una vez transcurrido el tiempo de fraguado del mortero y luego de verificar la firmeza de la estructura, comenzar el ensamble del segundo pilar, verificando constantemente el nivel y la verticalidad del poste.
Se instalará la primera placa (inferior) del segundo módulo repitiendo el proceso.

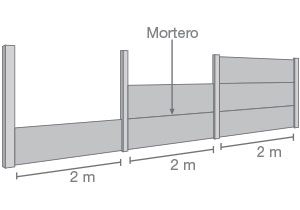

Paso 4 - Ensamble de placas superiores

Una vez firme la estructura, se vertirá una mezcla de mortero de pega en el borde superior de la placa, previamente instalada (inferior), y antes de colocar la segunda placa.
Este mortero mantendrá unidas ambas placas. La cantidad de placas dependerá de la altura que se desea instalar y el largo del poste seleccionado, repitiendo el proceso descrito.
Paralelamente a este proceso se podrá trabajar en los módulos posteriores, instalando el poste y la primera placa (inferior), para acelerar el proceso.

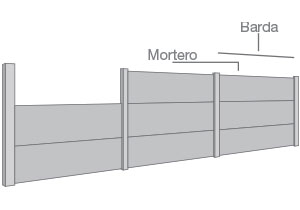

Paso 5 - Fijación de barda superior

Es un elemento de terminación, el cual se
coloca en la parte superior de la placa. Una vez
terminada la colocación de las placas se verterá la mezcla de mortero de pega sobre el borde superior del módulo y se encajará la ranura de la barda, teniendo especial cuidado en su adecuada fijación.

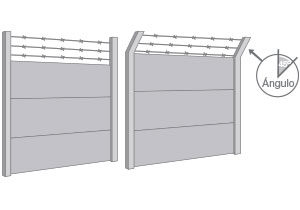

Paso 6 - Elementos opcionales

Según se requiera, se podrá incorporar alambres de púas, considerando el poste adecuado para ello (poste recto o en 45°).

Materiales Propuestos

Código Producto
180410-3 Poste 2 x 12 x 12
180411-1 Poste 2,30 x 12 x 12
180412-X Poste 2,50 x 13 x 12
180413-8 Poste 2,80 x 13 x 12
180414-6 Poste 3,10 x 14 x 15
180408-1 Placa 2 x 0,50 x 3,5
180409-X Placa 2 x 0,60 x 3,5
180415-4 Bardas 2 m
