Sistema compuesto de acero galvanizado tipo Metalcon

Muros y tabiquería



Los entramados de Metalcon corresponden a un sistema estructural compuesto por perfiles de acero estructural galvanizado. Se componen de canales (piezas horizontales que se ubican en la parte superior e inferior de los muros) y montantes (también llamados pies derechos), que estructuran el muro en el sentido vertical y se ubican, generalmente, entre 40 cm y 60 cm a eje.
Metalcon permite una amplia gama de revestimientos, tales como placa de yeso-cartón, placa de fibrocemento, placa OSB, madera machihembrada, terciado ranurado, siding y placas de aglomerado.

Usos principales

  • Tanto en la construcción de edificaciones nuevas (especialmente, en la construcción de casas y locales comerciales), como para ampliaciones y remodelaciones, tales como mansardas, segundos pisos, techumbres o tabiques.

Ventajas

  • Estructura de alta resistencia, liviana y antisísmica
  • Permite muros de bajo espesor
  • Resistente a la corrosión
  • Incombustible
  • Indeformable
  • Soluciones constructivas estandarizadas, lo cual facilita el proceso de diseño
  • Permite optimizar costos: pérdidas mínimas de material, rápida ejecución de obras y menor uso de mano de obra.

Formatos

Accesorio tabiquería
Hilo 1/2” x 200 mm C/T-G

Gusset 200 x 200 x 1,1
Ángulo tensor
35 x 35 x 0,85 x 6 m
Perfil estructural
C2 x 2 x 0,85 x 4 m
Perfil estructural
U2 x 4 x 0,85 x 6 m
Tirante
T 70 x 0,85
Conector anclaje
2 60 250 x 40 x 5 x 0,85 derecha

2 60 250 x 40 x 5 x 0,85 izquierda

2 90 250 x 60 x 5 x 0,85 derecha

2 90 250 x 60 x 5 x 0,85 izquierda

Cubicación

Para calcular la cantidad de materiales, se debe descomponer el proyecto en:
Carreras o solera superior: como ambas van a lo largo de todo el muro, para calcular su cantidad se debe medir
la cantidad de metros lineales de muro a construir (este dato se puede sacar de la planta del proyecto), la cual se multiplica por 2 (pues ellas van en la parte superior e inferior del muro) y esto se divide por el largo (en metros) de las piezas de Metalcon.
Montantes: se calcula la cantidad de piezas necesarias al contar los metros lineales de muro, lo cual se divide por 0,6 ó 0,4 cm, según corresponda la distancia que se dejará entre ellos. Se divide el largo del muro en la distancia entre montantes.
Diagonales: según proyecto de cálculo, se consideran 2 diagonales y 8 gusset por cada pared o tabique.
Anclajes: se considera 1 por cada extremo de muro. Se adicionará 1 anclaje si aparecen diagonales que no llegan al extremo del muro (uno por cada diagonal).
Vanos: 2 montantes y 2 canales extra por cada vano (un montante y un canal de refuerzo por cada lado).
Esquinas o fin de muro: por cada esquina se considerarán 3 montantes y 1 pletina.
Encuentro de muros: se consideran 4 montantes.
Aislante: corresponde a la cantidad de m2 de muro a aislar.

Es recomendable agregar entre un 5% y un 10% adicional de material, para cubrir un margen de posibles errores en obra.

Ejemplo:
Considerando el siguiente proyecto, el cual consiste en un recinto de 3 m x 6 m, con una altura de 2,4 m, se procede del siguiente modo:
Se considerarán canales de 6 m de largo, con montantes de 2,5 m cada 60 cm

Soleras y carreras:

Metros lineales de muro: 18 m x 2 = 36 m
36/6 = 6 piezas.

Fijaciones: se considera una fijación cada 100 cm, además
de 1 por cada extremo de un muro y 2 por cada vano.

En solera: 18/1 = 18 fijaciones al suelo
8 extremos = 8 fijaciones
2 vanos = 4 fijaciones
Total: 6 canales, 30 fijaciones

Montantes o pies derechos:
Se han dispuesto cada 60 cm entre ejes
18 m/0.6 = 30 montantes (cada montante debe ser de una
sola pieza continua)
Fijaciones: se considerarán 4 uniones por pieza
30 x 4 = 120 fijaciones
Total: 30 montantes, 120 fijaciones.
Diagonales: según plano de cálculo. En el ejemplo se
contemplan 2 muros con refuerzos diagonales
2 muros x 2 = 4 diagonales
Fijaciones: se consideran 10 fijaciones por pieza
4 x 10 = 40
Se contemplan 2 pletinas por diagonal
4 x 2 = 8 pletinas
Por cada pletina se consideran 8 fijaciones
8 x 8 = 64
Se considera un ángulo tensor por cada diagonal
4 x 1 = 4 tensores
Total: 4 diagonales, 104 fijaciones, 8 pletinas
Anclajes:
8 extremos = 8 anclajes
Vanos:
Puerta:

2 montantes
2 canales
1 viga estructural según proyecto de cálculo
Fijaciones: se fijan los montantes con un tornillo cada 15
cm a todo lo alto.
2,4 m/0.15 m = 16 por lado
16 x 2 = 32 fijaciones
Ventana:
2 montantes
2 canales
1 viga estructural, según proyecto de cálculo
Fijaciones: se fijan los montantes con un tornillo cada 15
cm a todo lo alto.
2,4 m/0.15 m = 16 por lado
16 x 2 = 32 fijaciones
Total = 4 montantes, 4 canales, 2 vigas, 64 fijaciones
Esquinas: 3 montantes por esquina
4 esquinas x 3 = 12 montantes
Fijaciones: se fijan los montantes con un tornillo cada 15
cm a todo lo alto.
2,4 m/0.15 m = 16 por lado de cada montante
16 x 4 = 64 fijaciones
Total = 12 montantes, 64 fijaciones.
Aislante:
2 muros de 6 x 2,4 = 14,4 m2 x 2 = 28,8 m2
2 muros de 3 x 2,4 = 7,2 m2 x 2 = 14,4 m2
28,8 + 14,4 = 43,2 m2
Total: 43,2 m2
Especificaciones
Metalcon tabiques
Nomenclatura
Dimensiones
Peso
P
kg/m
Largos (ml)
A mm
 B mm
C mm
Espesor mm
Montante normal p
60 x 38 x 0,5
60
38
6
0,50
0,56
2,4-3,0
Montante económico
38 x 38 x 0,5
38
38
5
0,50
0,48
2,4-3,0
Canal normal
61 x 20 x 0,5
61
20
-
0,50
0,39
3,0
Canal económico
39 x 20 x 0,5
39
20
-
0,50
0,31
3,0
Esquinero perfil
30 x 30
30
30
-
-
0,18
2,4-3,0
Esquinero perfil eco.
25 x 25
25
25
-
-
0,15
3,0
Productos a pedidos
Especificaciones
Metalcon tabiques
Nomenclatura
Dimensiones
Peso
P
kg/m
Largos (ml)
A mm
 B mm
C mm
Espesor mm
Montante normal p
45 x 38 x 0,5
45
38
6
0,50
0,50
2,4
Montante económico
31 x 38 x 0,5
31
38
5
0,50
0,45
2,4
Canal normal
46 x 20 x 0,5
46
20
-
0,50
0,33
3,0
Canal económico
32 x 20 x 0,5
32
20
-
0,50
0,28
3,0
  • Canal

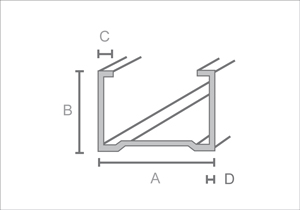

  • Montante

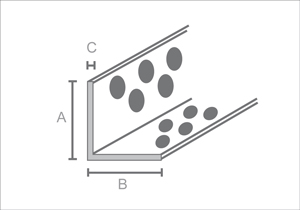

  • Esquinero

Importante

Cuando existan vanos (puertas, ventanas u otros), estas áreas se deben descontar de la superficie total. Además, se deben considerar pérdidas por geometría y calces.

Datos

  • Los elementos de Metalcon deben transportarse “de canto”, tanto en vehículo como manualmente, puesto que pueden deformarse. Para el traslado dentro de una obra, se recomienda trasladar las piezas con una inclinación de 45º.
  • Los tornillos utilizados en Metalcon deben ser resistentes a la corrosión. Se atornillarán con una distancia mínima a los bordes de 3 veces el diámetro del tornillo usado, dejando un mínimo de 3 hilos a la vista.

Importante

 El sistema Metalcon es muy versátil, permitiendo construir tabiques y/o muros estructurales. Los muros estructurales de Metalcon deben ser revisados por un profesional competente y suelen tener mayor número de perfiles y diagonales al menos en las esquinas. En el caso de los tabiques, los perfiles pueden ser de menor espesor ya que no soportan carga estructural.

Paso a paso

Paso 1 - Trazado

Se realiza con un tizador sobre el radier terminado, dibujando las líneas que seguirán las soleras inferior y superior, de esta manera se asegura que el tabique quedará derecho (aun si los bordes del radier no lo son).
Alinear en cada muro marcado 2 canales, los cuales corresponden a las soleras, las que deben estar cortadas del tamaño del largo del muro.

Paso 2 - Solera

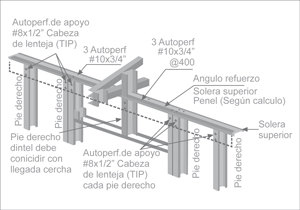

Sobre la parte superior del muro se instalará una solera. La función de esta pieza es conectar el muro con la estructura de techumbre, por lo que siempre estará paralela al muro y por sobre la viga.

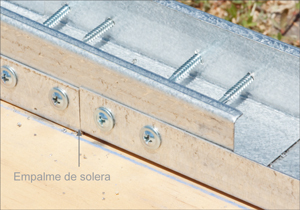

Paso 3 - Empalme

Si los canales no alcanzan el largo total, se pueden empalmar con una pieza cortada de un montante.
Se debe marcar, además, la ubicación de los pernos de anclaje, de los montantes (cada 40 ó 60 cm, según el tipo de revestimiento y el proyecto de cálculo), las esquinas, los encuentros entre muros y la ubicación de puertas y ventanas. Luego, haga los hoyos correspondientes, usando un taladro eléctrico con una broca de ½”.

Paso 4 - Construcción de muros y tabiques

Disponer las 2 soleras sobre el radier, aproximadamente, a 2,5 m una de otra, en disposición paralela (para comenzar a ensamblar el muro).

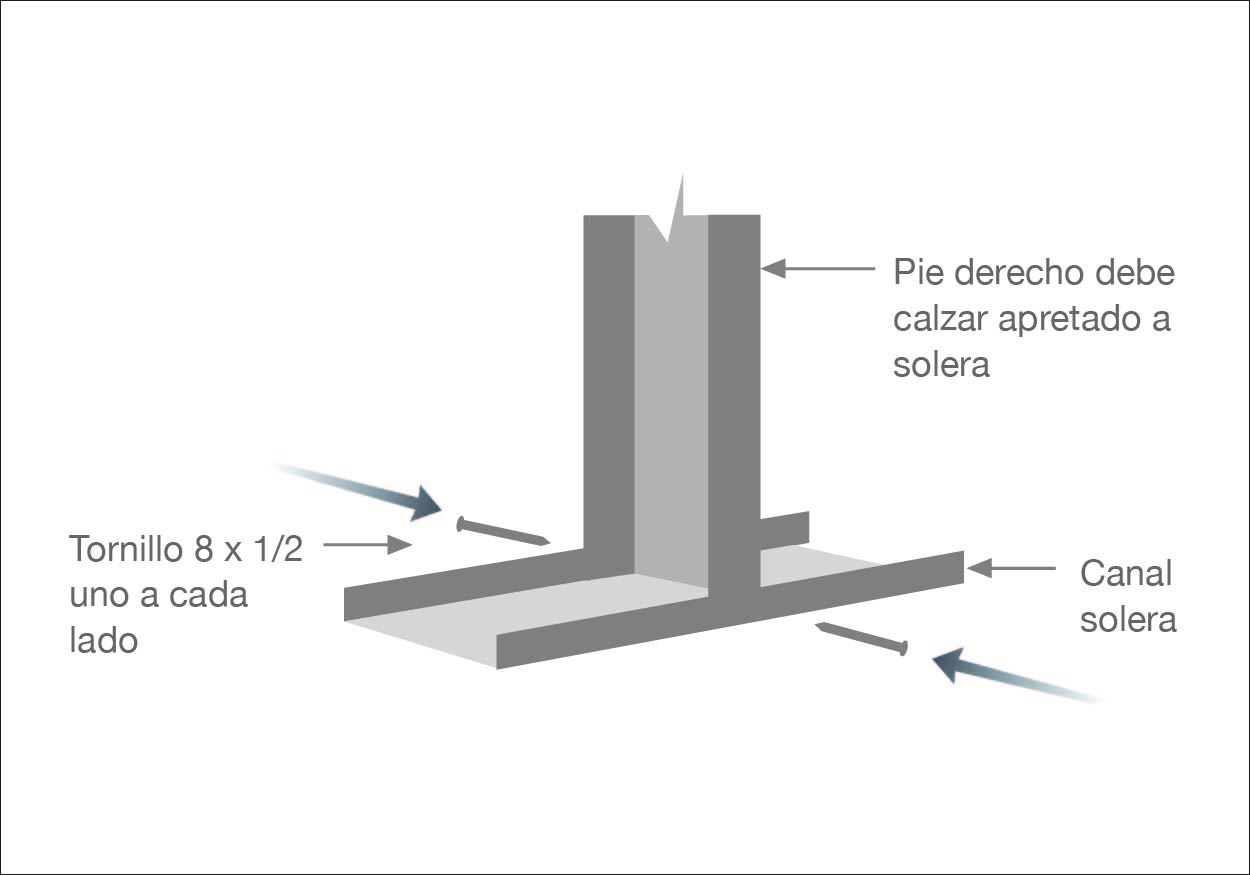

Construir los extremos y esquinas de la estructura, ensamblando los encuentros entre las soleras y los montante.

Nota 1

Para la construcción de un muro no estructural (tabique), el encuentro entre soleras y montantes se realiza ya habiéndose instalado primero las soleras a piso y cielo del recinto.

Nota 2

Si existiera un encuentro de muros, éstos se construyen considerando que el montante central se dispone con la espalda hacia el muro que nace en ese encuentro, como lo muestra la imagen superior.

Instalar

Sin atornillar todavía– las esquinas, luego los encuentros de centro y finalmente los montantes siguiendo el trazado dibujado en el radier. Ahora se atornilla, de modo que cada perfil tenga 4 tornillos de #8 ó #6x11/2” cada 15 cm (según proyecto de cálculo).

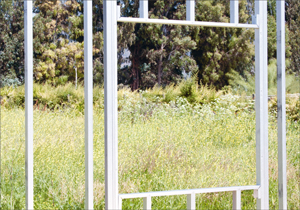

Paso 5 - Vanos

Las puertas y ventanas se conforman por 4 montantes y 2 canales de 0.85 mm como mínimo, dependiendo de la carga a que será sometido el dientel; 2 montantes y un canal en cada lado y en el caso de muros estructurales– un dintel compuesto o una viga estructural en la parte superior, según proyecto de
cálculo.
Alinear dos montantes en cada lado (espalda con espalda) y atornillar, luego instalar la canal con la espalda hacia el lado del vano, permitiendo tener una superficie para instalar los marcos. Construir el dintel o viga e instalar. El antepecho de la ventana también se construye con un canal y mochetas hacia la parte inferior (además de los montantes correspondientes, cortados a la altura del antepecho).

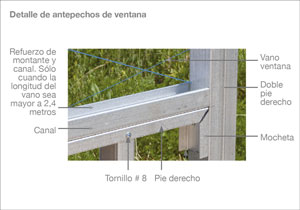

Si el antepecho tiene más de 2,4 m de longitud, se reforzará con un montante instalado de espalda al canal original, y sobre éste, otro canal con la espalda hacia el vano de la ventana.

Paso 6 - Instalación de anclajes y diagonales

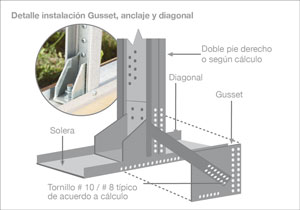

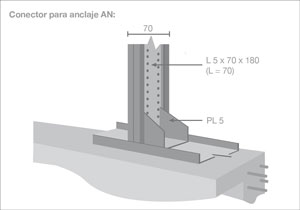

Las esquinas y montantes en donde llegan diagonales, se refuerzan con anclajes estructurales (gousset), los cuales se instalan en el encuentro entre montante y solera.

Para la construcción de un muro no estructural (tabique), no es necesaria la instalación de diagonales ni anclajes.

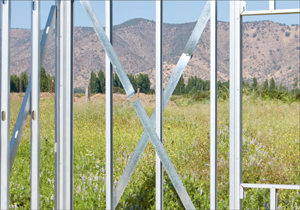

Para rigidizar los marcos que conforman el Metalcon se instalan diagonales, en ángulos de entre 30º y 60º y se ubican, según el proyecto de cálculo. Colocar un gousset de Metalcon de 200 x 200, con tornillos autoperforantes de 8 x 1/2” (cantidad según proyecto de cálculo) sobre el montante y canal de la esquina que va a recibir la pletina. En el caso de las esquinas del proyecto, en donde se encuentran tres montantes, no es necesario el gousset, la pletina se puede fijar directamente sobre los montantes. Estas se instalan en ambas caras de la estructura.

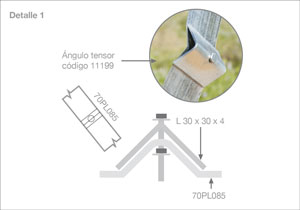

Ya instaladas las diagonales, éstas se tensan con un “ángulo tensor”.

Las diagonales nunca se fijan directamente a los montantes intermedios.
El Plano de cálculo indicará dónde instalar estos gousset, pero como norma general van en las esquinas y siempre, en el caso de la solera inferior, cerca de un punto de anclaje.

Paso 7 - Instalación de muros y tabiques

Ya armada completamente la estructura se pone en forma vertical, asegurándola al radier o piso mediante anclajes o apoyos temporales.
Luego, levantar el siguiente muro y atornillar los encuentros o esquinas, usando tornillos de #8/cada 15 cm. Luego, instalar una pletina del ancho del canal y de largo, el doble de esta medida (por ejemplo: 9 cm x 18 cm para un canal de 9 cm de ancho), sobre los encuentros de los muros, con un mínimo de 4 tornillos de #8 sobre cada muro.
Una vez asegurado el correcto aplomo y ángulo de los muros, instalar definitivamente.

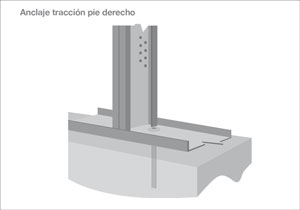

Los pernos de anclaje se ponen alineados, aproximadamente a 45 mm del borde perimetral del radier, para así ubicarse en el centro del canal (considerando a éste de un ancho de 90 mm). En las partes donde van los pernos se reforzará el canal inferior con un supple cortado de un pie derecho. El primero de estos pernos se instala a 30 cm máximo del inicio del muro estructural y luego cada 1,2 m máximo. También se instalará uno a cada lado de los vanos de puertas. Es importante contemplar la ubicación de los montantes, para que éstos no coincidan con la ubicación de los pernos de anclaje.
Las perforaciones para los pernos de anclaje se realizarán con un taladro eléctrico con una broca de 1/2”.

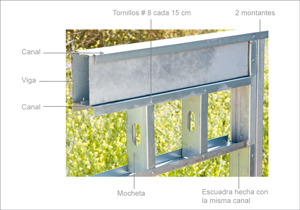

Detalle del refuerzo dintel de vano de puerta o ventana

Cada ventana y puerta exterior están formadas por 4 montantes, de 0,85 mm como mínimo. Lleva 2 montantes a cada lado y un dintel compuesto o viga estructural (la medida y dimensión son de acuerdo al plano de cálculo).

Los pasos para ejecución son los siguientes:

  • Alinear y atornillar los 4 montante, 2 a cada lado del vano.
  • Construir el dintel/vig e instalar en el vano.
  • Construir la mocheta para rebajar el dintel a la altura deseada según proyecto.
  • En el caso de las ventanas, armar el marco o vano de acuerdo con sus medidas Como alternativ en ambos casos, para puertas y ventanas, instalar trozos de un 2” x 4” ( en el caso de la canal de 92 mm) o trozos de un 2” x 6” (en el caso del canal de 152 mm) en el vano, para tener un punto para clavar las pilastras. De lo contrario se tendrá que engomar o atornillar.
