Todo Constructor: Ejecución de obras y trabajos paso a paso

icono categoria

Muros y Tabiquería

Sistema compuesto de acero galvanizado tipo perfiles de construcción liviana

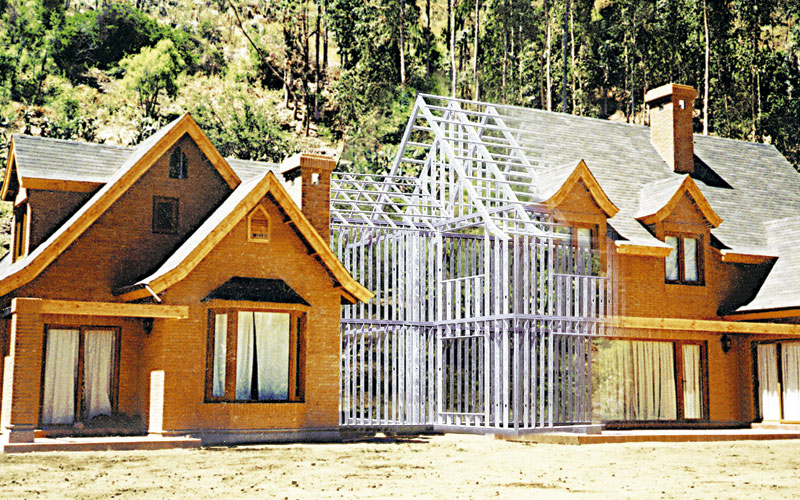

Los entramados de perfiles de construcción liviana corresponden a un sistema estructural compuesto por perfiles de acero estructural galvanizado. Se componen de canales (piezas horizontales que se ubican en la parte superior e inferior de los muros) y montantes (también llamados pies derechos), que estructuran el muro en el sentido vertical y se ubican, generalmente, entre 40 cm y 60 cm a eje.
Los perfiles de construcción liviana permite una amplia gama de revestimientos, tales como placa de yeso-cartón, placa de fibrocemento, placa OSB, madera machihembrada, terciado ranurado, siding y placas de aglomerado.

Sistema compuesto acero galvanizado
Usos Principales
  • Tanto en la construcción de edificaciones nuevas (especialmente, en la construcción de casas y locales comerciales), como para ampliaciones y remodelaciones, tales como mansardas, segundos pisos, techumbres o tabiques.
Ventajas
  • Estructura de alta resistencia, liviana y antisísmica
  • Permite muros de bajo espesor
  • Resistente a la corrosión
  • Incombustible
  • Indeformable
  • Soluciones constructivas estandarizadas, lo cual facilita el proceso de diseño
  • Permite optimizar costos: pérdidas mínimas de material, rápida ejecución de obras y menor uso de mano de obra.

Formatos

Características
Accesorio tabiquería Hilo 1/2" x 200 mm C/T-G
Gusset 200 x 200 x 1,1
Ángulo tensor 35 x 35 x 0,85 x 6 m
Perfil estructural C2 x 2 x 0,85 x 4 m
Perfil estructural U2 x 4 x 0,85 x 6 m
Tirante T 70 x 0,85
Conector anclaje 2 60 250 x 40 x 5 x 0,85 derecha
2 60 250 x 40 x 5 x 0,85 izquierda
2 90 250 x 60 x 5 x 0,85 derecha
2 90 250 x 60 x 5 x 0,85 izquierda

Cubicación

Sistema compuesto acero galvanizado

Para calcular la cantidad de materiales, se debe descomponer el proyecto en:


Carreras o solera superior: como ambas van a lo largo de todo el muro, para calcular su cantidad se debe medir la cantidad de metros lineales de muro a construir (este dato se puede sacar de la planta del proyecto), la cual se multiplica por 2 (pues ellas van en la parte superior e inferior del muro) y esto se divide por el largo (en metros) de las piezas de perfiles de construcción liviana.


Montantes: se calcula la cantidad de piezas necesarias al contar los metros lineales de muro, lo cual se divide por 0,6 ó 0,4 cm, según corresponda la distancia que se dejará entre ellos. Se divide el largo del muro en la distancia entre montantes.


Diagonales: según proyecto de cálculo, se consideran 2 diagonales y 8 gusset por cada pared o tabique.


Anclajes: se considera 1 por cada extremo de muro. Se adicionará 1 anclaje si aparecen diagonales que no llegan al extremo del muro (uno por cada diagonal).


Vanos: 2 montantes y 2 canales extra por cada vano (un montante y un canal de refuerzo por cada lado).


Esquinas o fin de muro: por cada esquina se considerarán 3 montantes y 1 pletina.


Encuentro de muros: se consideran 4 montantes.


Aislante: corresponde a la cantidad de m² de muro a aislar.

Es recomendable agregar entre un 5% y un 10% adicional de material, para cubrir un margen de posibles errores en obra.


Ejemplo:
Considerando el siguiente proyecto, el cual consiste en un recinto de 3 m x 6 m, con una altura de 2,4 m, se procede del siguiente modo:
Se considerarán canales de 6 m de largo, con montantes de 2,5 m cada 60 cm



Soleras y carreras:
Metros lineales de muro: 18 m x 2 = 36 m
36/6 = 6 piezas.
Fijaciones:
se considera una fijación cada 100 cm, además
de 1 por cada extremo de un muro y 2 por cada vano.


En solera: 18/1 = 18 fijaciones al suelo
8 extremos = 8 fijaciones
2 vanos = 4 fijaciones
Total: 6 canales, 30 fijaciones


Montantes o pies derechos:
Se han dispuesto cada 60 cm entre ejes
18 m/0.6 = 30 montantes (cada montante debe ser de una sola pieza continua)
Fijaciones: se considerarán 4 uniones por pieza
30 x 4 = 120 fijaciones
Total: 30 montantes, 120 fijaciones.

Diagonales:
según plano de cálculo. En el ejemplo se contemplan 2 muros con refuerzos diagonales
2 muros x 2 = 4 diagonales
Fijaciones: se consideran 10 fijaciones por pieza
4 x 10 = 40
Se contemplan 2 pletinas por diagonal
4 x 2 = 8 pletinas
Por cada pletina se consideran 8 fijaciones
8 x 8 = 64
Se considera un ángulo tensor por cada diagonal
4 x 1 = 4 tensores
Total: 4 diagonales, 104 fijaciones, 8 pletinas
Anclajes:
8 extremos = 8 anclajes


Vanos:
Puerta:

2 montantes
2 canales
1 viga estructural según proyecto de cálculo
Fijaciones: se fijan los montantes con un tornillo cada 15 cm a todo lo alto.
2,4 m/0.15 m = 16 por lado
16 x 2 = 32 fijaciones
Ventana:
2 montantes
2 canales
1 viga estructural, según proyecto de cálculo
Fijaciones: se fijan los montantes con un tornillo cada 15 cm a todo lo alto.
2,4 m/0.15 m = 16 por lado
16 x 2 = 32 fijaciones
Total = 4 montantes, 4 canales, 2 vigas, 64 fijaciones


Esquinas: 3 montantes por esquina
4 esquinas x 3 = 12 montantes
Fijaciones: se fijan los montantes con un tornillo cada 15
cm a todo lo alto.
2,4 m/0.15 m = 16 por lado de cada montante
16 x 4 = 64 fijaciones
Total = 12 montantes, 64 fijaciones.


Aislante:
2 muros de 6 x 2,4 = 14,4 m2 x 2 = 28,8 m²
2 muros de 3 x 2,4 = 7,2 m2 x 2 = 14,4 m²
28,8 + 14,4 = 43,2 m²
Total: 43,2 m²

Importante

Cuando existan vanos (puertas, ventanas u otros), estas áreas se deben descontar de la superficie total. Además, se deben considerar pérdidas por geometría y calces.

Especificaciones
de los perfiles de construcción liviana en tabiques
Nomenclatura Dimensiones Peso
P
kg/m
Largos
(ml)
A
mm
B
mm
C
mm
Espesor
mm
Montante normal p 60 x 38 x 0,5 60 38 6 0,50 0,56 2,4-3,0
Montante económico 38 x 38 x 0,5 38 38 5 0,50 0,48 2,4-3,0
Canal normal 61 x 20 x 0,5 61 20 - 0,50 0,39 3,0
Canal económico 39 x 20 x 0,5 39 20 - 0,50 0,31 3,0
Esquinero perfil 30 x 30 30 30 - - 0,18 2,4-3,0
Esquinero perfil eco. 25 x 25 25 25 - - 0,15 3,0

Productos a pedidos


Especificaciones
de los perfiles de construcción liviana en tabiques
Nomenclatura Dimensiones Peso
P
kg/m
Largos
(ml)
A
mm
B
mm
C
mm
Espesor
mm
Montante especial p 45 x 38 x 0,5 45 38 6 0,50 0,50 2,4
Montante básico 31 x 38 x 0,5 31 38 5 0,50 0,45 2,4
Canal especial 46 x 20 x 0,5 46 20 - 0,50 0,33 3,0
Canal básico 32 x 20 x 0,5 32 20 - 0,50 0,28 3,0
p:Periorado(para pasar canalizaciones).
Canal Montante Esquinero
Sistema compuesto acero galvanizado Sistema compuesto acero galvanizado Sistema compuesto acero galvanizado

Datos

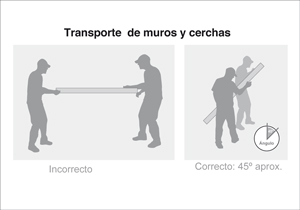

Los elementos de los perfiles de construcción liviana deben transportarse "de canto", tanto en vehículo como manualmente, puesto que pueden deformarse. Para el traslado dentro de una obra, se recomienda trasladar las piezas con una inclinación de 45º.

Los tornillos utilizados en los perfiles de construcción liviana deben ser resistentes a la corrosión. Se atornillarán con una distancia mínima a los bordes de 3 veces el diámetro del tornillo usado, dejando un mínimo de 3 hilos a la vista.

Sistema compuesto acero galvanizado

Importante

El sistema de perfiles de construcción liviana es muy versátil, permitiendo construir tabiques y/o muros estructurales. Los muros estructurales de los perfiles de construcción liviana deben ser revisados por un profesional competente y suelen tener mayor número de perfiles y diagonales al menos en las esquinas. En el caso de los tabiques, los perfiles pueden ser de menor espesor ya que no soportan carga estructural.
