Placa OSB estructural - Muros

Muros y tabiquería



En entramados verticales, las placas o tableros OSB conforman un diafragma estructural que rigidiza los tabiques, ya que suple la función de las tradicionales diagonales de madera, generando superficies uniformes y estables.

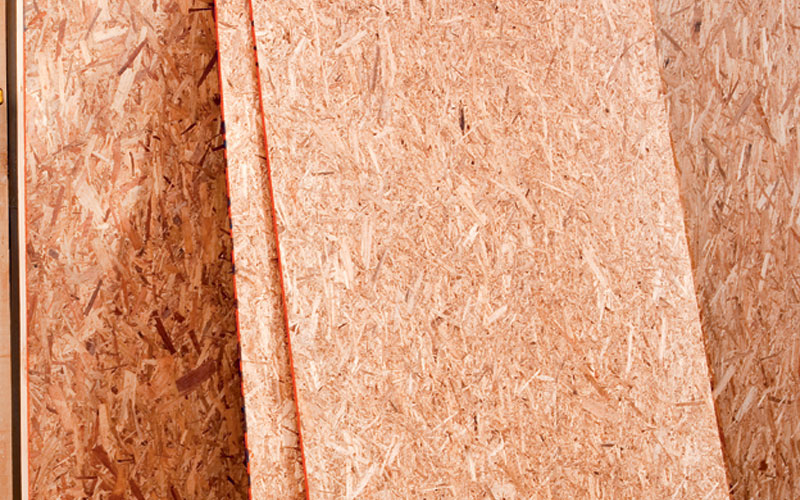

La placa OSB (Oriented Strand Board, en español, Panel de Fibras Orientadas) es un panel estructural compuesto por astillas o virutas de madera de pino, que se produce en distintos espesores. Las placas de OSB se componen de 3 a 5 capas de astillas en orientación cruzada, lo que aumenta su fortaleza y rigidez. Estas capas se encuentran unidas entre sí mediante un proceso de prensado a alta temperatura, en la cual se aplican adhesivos químicos que impiden que se despeguen con el agua, por lo cual son ideales para todo tipo de uso en la construcción.

Usos principales

  • En la construcción de viviendas y edificios, donde se emplea principalmente como estructura o base de cubiertas de techumbres; cierros perimetrales, diafragma de rigidización lateral, pisos, escalas cierres perimetrales temporales, vigas doble T y tarimas, entre otros.

Ventajas

  • Instalación rápida y económica.
  • Buen comportamiento estructural.
  • Resistentes a la intemperie.
  • No se degradan con la humedad.
  • Inmunizado contra termitas e insectos degradadores de madera.

Formatos

Largo de la pieza
2,44 m
Ancho de la pieza
1,22 m
Espesores disponibles
(En muros se puede utilizar cualquier espesor, dependiendo de la estructura portante y de cuál será la terminación. En caso de ser exterior, debe quedar bien sellada contra la humedad).
9 mm
11,1 mm
15 mm
Separación recomendada
3 mm

Cubicación

Para determinar la cantidad necesaria de placas OSB que se van a utilizar en un muro, se calcula la superficie total a cubrir y se divide por el rendimiento por m2 de las placas elegidas.

Rendimiento por placa = 2,97 m2
Se requiere de 44 fijaciones por placa.
Ejemplo:

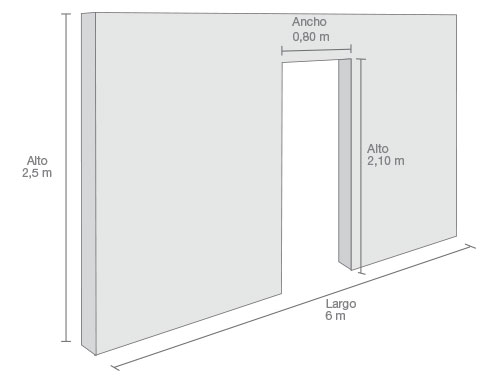

Para cubrir un muro con placas OSB, donde el muro tiene las siguientes características:
Largo: 6,00 m
Alto: 2,50 m
y con una puerta de 2,10 x 0,80 m


La superficie que se va a cubrir por cada cara del muro es:
(6 x 2,5) – (2,1 x 0,8) = 15 – 1,68 = 13,32 m2


Entonces:
13,32 / 2,97 = 4,4 placas por lado
Placas que se van a utilizar = 9
Fijaciones = 9 x 44 = 396 tornillos

Superficie total:
Para obtener esta cifra se deben multiplicar
Largo x Alto = Superficie total

Importante

  • Cuando existan vanos (puertas, ventanas u otros), estas áreas se deben descontar de la superficie total. Además, se deben considerar pérdidas por geometría y calces.
  • Se debe considerar un 10% de pérdida por geometría y calces.

Datos

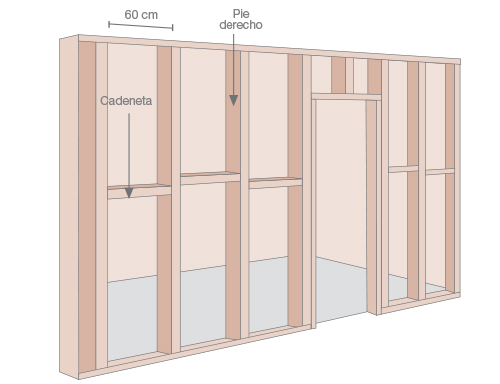

  • Previo a la instalación de las placas de OSB se debe construir una estructura que las sostenga. Esta puede ser de madera o metalcon, con pies derechos cada 60 cm.

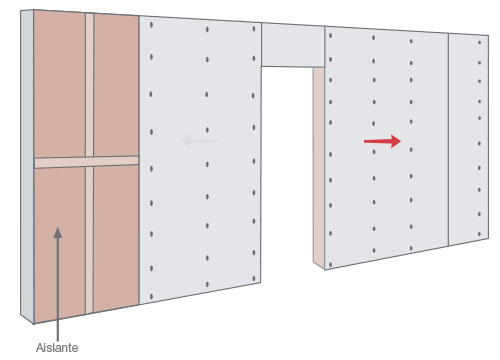

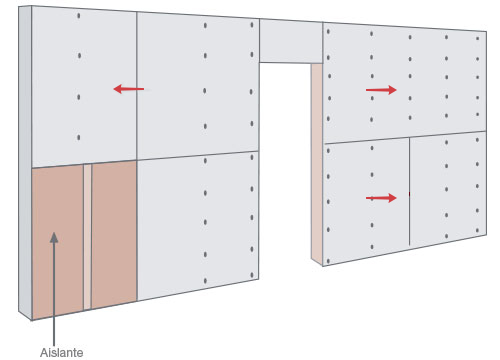

  • Las placas pueden instalarse tanto en sentido vertical como horizontal.
  • Las placas también deben quedar separadas del suelo 5 mm, para evitar la humedad.
  • Es importante, antes de fijar la segunda cara de la pared, que el aislante esté correctamente instalado.

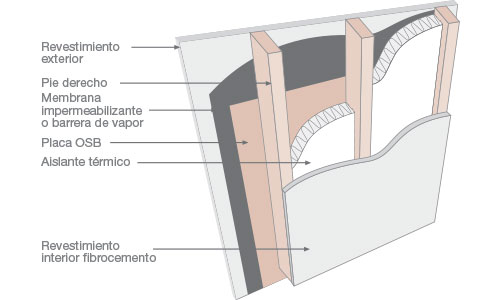

Dónde instalar

Paso a paso

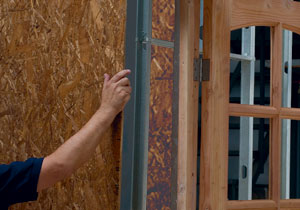

Paso 1 - Instalación de las placas

Comenzar a instalar desde una esquina de la estructura, dejando algunos milímetros de separación respecto del muro (considerando las variaciones en sus dimensiones por dilatación), y luego continuar instalando las demás placas, haciéndolas encajar en su traslape, disimulando de esta manera las uniones.

Sellado

La fibra de los extremos del tablero recoge y pierde humedad más rápido que la fibra del lateral; por lo tanto, es recomendable sellar perimetralmente el tablero.

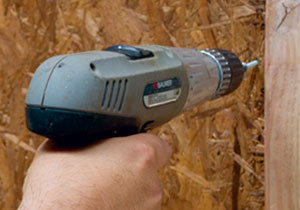

Paso 2 - Fijar

Las fijaciones deben ir cada 15 cm en los bordes y cada 25 cm en los centros del tablero.
Los tableros deben clavarse o atornillarse con clavos comunes de 2” a 15 cm de distancia entre clavos a lo largo de los bordes y a 30 cm de distancia de los soportes intermedios. Los clavos deben ser colocados a 1 cm del borde de los tableros.
Estructura de metalcon: usar tornillos cabeza plana y punta fina.
Estructura de madera: usar clavos o corchetes. Si se utilizan corchetes, se recomienda complementar con adhesivo para madera. Los elementos de fijación utilizados deben tener un largo mínimo de 2,5 veces el espesor de la placa a penetrar.

Acabados

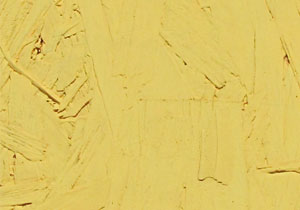

Se pueden considerar distintos tipos de acabados para una placa OSB. Si se buscan acabados homogéneos, se puede optar desde un principio por un tablero OSB lijado o bien, se podrá utilizar masilla o algún otro tipo de relleno previo al recubrimiento final. También, puede utilizarse sin lijar, obteniéndose un acabado rugoso que es particular de este material.
En general, puede utilizarse cualquier producto convencional, aunque no se recomienda la aplicación de papel mural o azulejos directamente sobre la placa.

Se pueden utilizar pinturas al agua, pero es importante tener en consideración los cambios de dimensiones en la plancha, por la influencia de la humedad o la hinchazón de las virutas en la superficie, que acentuarán la rugosidad de la placa. Si se desea obtener una superficie lisa, se recomienda la aplicación de productos en base a diluyentes o disolventes.
Para las imprimaciones también se pueden utilizar productos a base de agua, si no es preciso un acabado homogéneo. Si se requiere una superficie lisa, se utilizarán imprimaciones a base de disolvente.
Para el acabado de superficies expuestas al exterior, se recomienda proteger o sellar la placa y luego barnizar.

Unión de placas

Las placas se pueden dejar independientes entre sí o unidas, según la necesidad. Entre dos placas OSB independientes se debe dejar una junta de dilatación de 3 mm. En el caso de encontrarse adyacente a un muro o techo, debe dejarse una junta de 10 mm mínimo o 2 mm por metro lineal de placa instalada. En el caso de ir unidas, esta junta se fijará con un adhesivo.

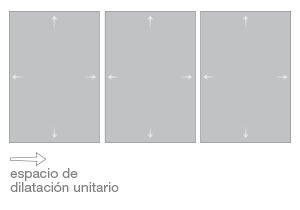

Tableros independientes con juntas de dilatación en sus bordes

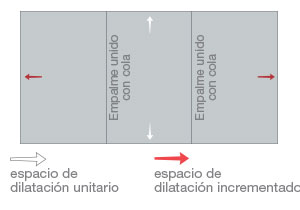

Grupo de tableros con junta de dilatación en los bordes terminales del grupo

Materiales Propuestos

Código Producto
19987-7 OSB estructural 11,1 mm, 1,22 x 2,44 m
121230-3 Tornillos CRS 6 x 1/4? 100 unidades
