Cimientos corridos

Fundaciones



Las capas superficiales de suelo son poco firmes y, por tanto, inadecuadas para servir de sostén a la edificación. Pero las capas más profundas, más estables y resistentes, pueden soportar el basamento de la construcción y, por lo tanto, el peso total de la edificación. Para encontrar la capa del suelo firme se hace la excavación para los cimientos y se rellena con hormigón, así se consigue un volumen y superficie capaces de transmitir los esfuerzos de compresión o cargas de las edificaciones de forma homogénea. Este procedimiento se denomina cimentación y cuando es de forma continua, cimentación corrida.

Usos principales

  • Como base que penetra en el terreno para soportar una edificación de manera permanente.
  • Se usa, principalmente, cuando la calidad del suelo no es muy firme.

Ventajas

  • Solidez: se trata de uno de los tipos de fundación más firmes.
  • Resistencia: al ser una construcción continua, resiste gran cantidad de carga y esfuerzos horizontales y verticales.

Formatos

El formato de un cimiento corrido depende del diseño de la edificación a construir.

El cimiento corrido es el relleno sólido (normalmente hormigón) de una zanja de 40 cm de ancho por el largo total de la edificación y cuya profundidad varía, según la calidad del suelo, siendo el mínimo 50 cm.

Los cimientos pueden tomar formas variadas. Ellas dependen, por un lado, del peso de la estructura del edificio que deben sostener y, por otro, de la resistencia y de la naturaleza del terreno de fundación. El ancho de 40 cm es un valor común, no normativo.

Cubicación

Para los cimientos se aconseja utilizar Topex hormigón preparado de 35 kg, que tiene un rendimiento por saco de 0,016 m3.
Para calcular la cantidad de Topex, se debe seguir la siguiente fórmula:
L = Largo total de la excavación a rellenar (perímetro L1+L2+L3+L4)
A = Ancho de la excavación
P = Profundidad de la excavación
L x A x P = Volumen a rellenar (V)

Ejemplo:

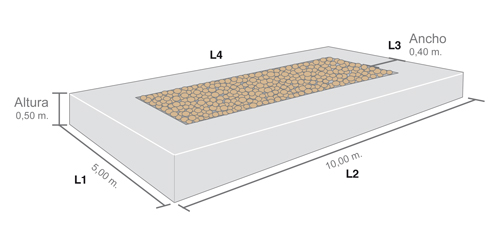

Para un cimiento corrido de un recinto de 10 m x 5 m, con una profundidad de 0,50 m y un ancho de cimiento de 0,40 m.
L = 30,0 m (largo del perímetro L1+L2+L3+L4)
A = 0,4 m
P = 0,50 m
V = 6 m3

6 m3 (volumen a rellenar) / 0,016 m3 (rendimiento de saco de Topex de 35 kg) = 375 sacos de Topex de 35 kg.

Nota

Dependiendo de la geometría y de la cantidad de pilares, se debe descontar entre un 10 y un 15 por ciento.

Consejos

Dependiendo de la complejidad del perímetro y su geometría se debe estimar un margen de un 10%.

Dosificaciones para hormigones no controlados

Cualquier proyecto que contempla el uso de hormigones puede utilizar el TOPEX adecuado o bien hacer la mezcla de áridos, cemento y agua, basado en la síguiente tabla:

Elemento hormigonado
Materiales
Cimientos
Balde x Saco
Radieres
Balde x Saco
Cadenas y Muros
Balde x Saco
Losas y Pilares
Balde x Saco
Revestimiento
Balde x Saco
Cemento Bío Bío Especial (saco)
1
1
1
1
1
Grava (balde)
12 1/2
10
8
7
7
Arena (balde)
8
7
6
5 ½
4
Agua (balde)
2 ½
2
2
2
1 ½
Rendimiento en carretillas
2
2
1 ½
1 ½
1 ¼
Rendimiento en litros de mezcla
200
167
142
125
112
Sacos para 1 m3
5
6
7
8
9
  • Se ha considerado Cemento Bío Bío Especial de planta Talcahuano y áridos característicos de la zona sur.
  • 1 saco pesa 42,5 kg.
  • Se considera el balde concretero de 12 l y la carretilla de 90 l aproximados.
  • Las dosificaciones son aproximadas, pueden requerir correcciones de acuerdo al tipo y humedad de áridos utilizados.
  • Recuerde siempre seguir las instrucciones del fabricante.

Paso a paso

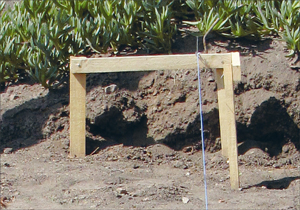

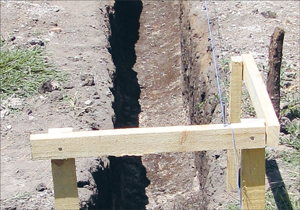

Paso 1 - Trazado y nivelado

Se instalan estacas de madera por la parte exterior de los cimientos a excavar, se nivelan y luego se trazan los ejes de la excavación.

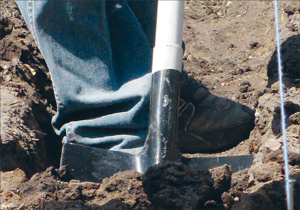

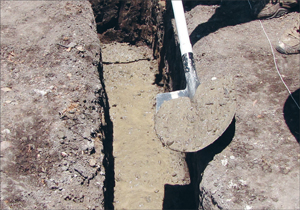

Paso 2 - Excavación de zanjas

Una vez terminada la nivelación comienza la excavación del terreno por el eje del cimiento.
El ancho y fondo de esta excavación dependerá de cada proyecto. En la medida en que se va excavando se deben retirar todos los desechos, materia orgánica o malezas que impidan un correcto proceso constructivo.

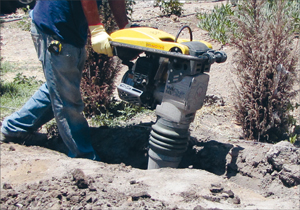

Paso 3 - Compactación

Terminada la excavación se puede compactar el fondo de la zanja con un pisón manual o bien, con un vibro pisón.

Paso 4 - Limpieza de zanja

Compactada la zanja se extraen todos los materiales sueltos del fondo, dejando una base compacta y firme para la primera capa de hormigón (emplantillado).

Paso 5 - Emplantillado

Comienza el vaciado de hormigón con una altura aproximada de 5 a 7 cm, que será el emplantillado. Este hormigón concentra una mayor dosificación de cemento para que así la base quede compacta y dura.

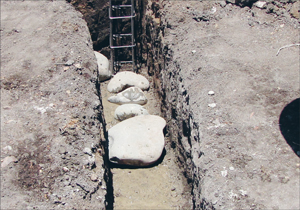

Paso 6 - Colocación de bolones

Se instala el pilar y los bolones desplazadores en la base de la excavación, para seguir con el vaciado de mezcla. Se pueden utilizar bolones desplazadores hasta en un 20% de la mezcla. Es importante procurar que los bolones no queden topando entre sí.

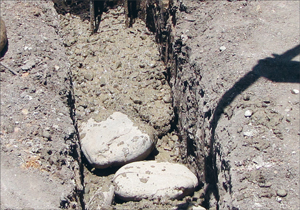

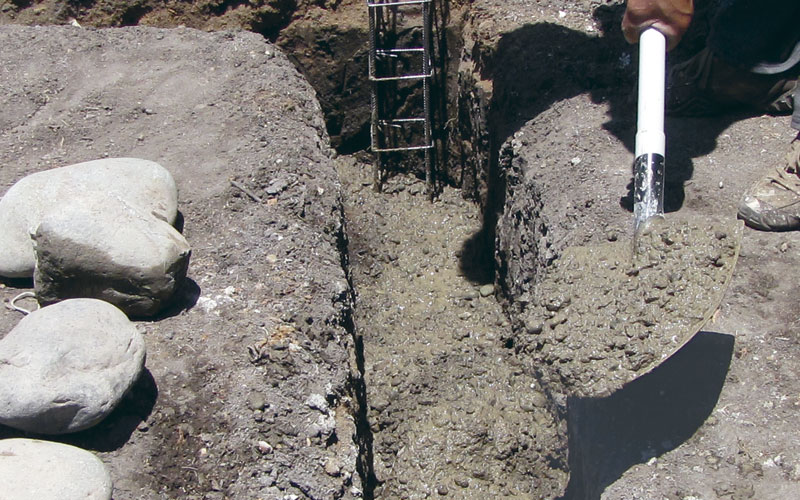

Paso 7 - Hormigoneado

El homigoneado se debe vaciar en tongadas o capas horizontales de bajo espesor y se va pisoneando con barra de hierro redondo de 20 mm de diámetro, hasta asegurarse de que haya llenado todos los rincones. Los bolones van ingresando alternadamente con la mezcla, procurando una distribución uniforme. Toda esta faena debe realizarse tratando de no desmoronar los bordes de las excavaciones sobre el hormigón recién vaciado.

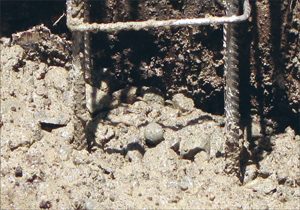

Paso 8 - Verificaciones de niveles y aplomos

Cuando falten 20 cm para alcanzar el nivel de terreno, deben ubicarse en su sitio definitivo las jaulas o armaduras de futuros pilares, con el objetivo de asegurar su anclaje al cimiento. Luego, debe verificarse que las armaduras estén a plomo y el hormigón se haya distribuido apropiadamente a lo largo de la zanja. Finalmente, se recomienda realizar un vibrado mecánico, lo que ayudará al hormigón a aumentar la resistencia, su adherencia a las barras de acero, su compacidad, su impermeabilidad y su estructura compacta.

Materiales Propuestos

Código Producto
22387-5 Topex Hormigon 35 K
37617-5 Pino dimensionado verde 1 x 2" x 3,2 m
135063-3 Topex 1 tineta 18 litros
13390-6 Pilar Acma de 8 MM 15 x 15 x 3.0 M
19022-5 Clavos corrientes 3", 1 KG
65076-5 Terciado estructural pino 15 MM 1,20 X 2,40 M
135075-7 Topex Desmoldante metal BN 4,5 LT
135073-0 Topex desmoldante madera BN 4,5 LT
87049-8 Pino dimensionado verde 2 x 5" x 3,2 M
71114-4 Cadena Acma 15 x 30 4,5 diámetro 9,2 MM
29530-2 Alambre galvanizado N-18 R/25 KG
9921-X Separadores de rueda 20 B/100
52423-9 Lienza algodón 2 MM X 150 GR BL
