Panel SIP

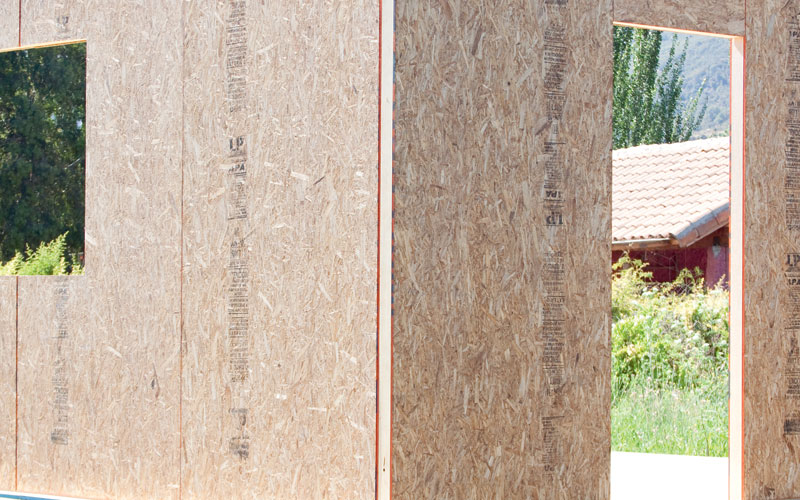

Se trata de una tecnología desarrollada en Estados Unidos, que permite edificar todo tipo de diseño arquitectónico, siendo ampliamente usado en construcción habitacional, industrial y comercial.
Este sistema es una evolución del tradicional "tabique" de pies derechos y soleras, al cual se le ha agregado una aislación térmica y acústica.
El panel SIP permite generar muros con una sobresaliente resistencia estructural, fáciles de montar, empalmar, clavar, cortar y cablear.
Cada panel está compuesto por dos caras de placa OSB u otro material, más un centro de poliestireno expandido de densidad mínima de 15 kg / m³.
Todo esto, pegado con adhesivo de última generación con base de poliuretano.

Cómo instalar un panel SIP
Usos Principales
  • En estructuras de techumbre, muros y pisos.
Ventajas
  • Rapidez: los paneles SIP sonlivianos y de fácil instalación.
  • Resistencia: alto desempeño estructural a cargas verticales, horizontales y flexión.
  • Versatilidad: puede ser utilizado para muros exteriores e interiores.
  • Durabilidad: no se ve afectada por hongos ni termitas.
  • Limpieza.
  • Ahorro energético.
  • Aislación acústica: su centro de poliestireno expandido, combinado con las diferentes planchas, genera una eficiente barrera acústica.
  • Aislación térmica: el centro de poliestireno expandido supera ampliamente los requerimientos térmicos normales.

Formatos

Muro Muro
Espesor panel terminado 75 mm 100 mm
Plancha (ambos lados) OSB 11,1 mm OSB 11,1 mm
Dimensión del panel 122 x 244 122 x 244
Peso total del panel 50 kg 56 kg
Carga vertical máxima 4.500 kg/m 12.600 kg/m
Carga horizontal máxima 1.800 kg/m 1.900 kg/m
Carga transversal máxima 190 kg/m 340 kg/m
Reducción acústica
Panel sin revestimiento 37 dba 37 dba

Cubicación

Para determinar la cantidad de paneles SIP necesarios en una construcción, se debe calcular la superficie de los muros proyectados y dividirla por el rendimiento del panel.
Luego, establecer las partidas de material a utilizar de acuerdo con la cantidad de paneles que el proyecto requiere.



Ejemplo
Si se quiere cubicar un recinto de 6 x 3 m y de 2,44 m de alto, con una puerta de 2 x 0,80 m y una ventana de 1 x 1,5 m (ver imagen) se debe considerar:


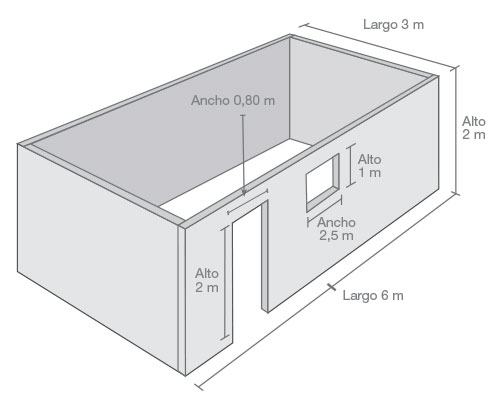

Partida 1 - Paneles
Las dimensiones del panel SIP son 1,22 x 2,44m. Rinde 2,97 m² por panel.

Primero: (6 x 2)+ (3 x 2) = 18 m
Segundo: 2,44 x 18 = 43,92 m²

43,92 / 2,97 = 14,78 m².- entonces se necesitan 15 paneles SIP.
Resumen partida 1: 15 paneles SIP.


Partida 2 - Lengüetas de unión
Según el diseño elegido, las uniones de paneles son 12.
Se necesitan 2 lengüetas por unión.

12 x 2 = 24 lengüetas de unión.
Resumen partida 2:
24 lengüetas.


Partida 3 - Tornillos para fijar los paneles
Cada panel requiere de 96 tornillos (48 por lado) a lo largo de las uniones.
En caso de haber vanos, se debe considerar 1 tornillo cada 15 cm por el largo del rasgo por cada lado del panel.

96 x 15 = 1.440 tornillos para unir paneles.
Puerta: 200 + 200 + 80 = 480 cm
480 / 15 = 32 tornillos por lado, total 64.
Ventana: 100 + 250 + 100 + 250 = 700 cm
700 / 15 = 46,6 (47) tornillos por lado, total 94.
Resumen partida 3: 1.598 tornillos.

Cómo instalar un panel SIP

Superficie total:
Para obtener esta cifra se deben multiplicar
Largo x Alto = Superficie total

Importante

Cuando existan vanos (puertas, ventanas u otros), estas áreas se deben descontar de la superficie total. Además, se deben considerar pérdidas por geometría y calces.

  • Se debe considerar un 10% de pérdida por geometría y calces.

  • Datos

    Verificar que la plataforma sobre la que se instalarán los paneles SIP esté perfectamente nivelada.
    Para la instalación de las soleras de montaje es recomendable trazar los ejes de los muros y también su espesor, incluyendo los revestimientos de terminación, marcando las líneas de las caras del panel, de tal manera que sirva de guía para la correcta colocación de las soleras.
    Si los paneles que se van a instalar tienen rasgos (puertas o ventanas) y además ductos, se deberá prever que estos ductos no pasen cerca de los rasgos, ya que sus remates ocupan mayor superficie que el rasgo proyectado.
