Panel Covintec

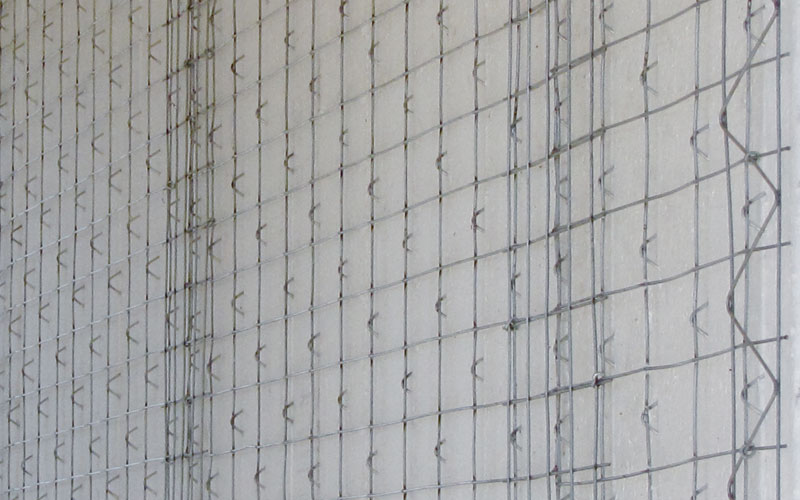

El panel Covintec es una estructura tridimensional de alambre galvanizado calibre #14 (2,03 mm), electrosoldado en cada punto de contacto. Está compuesto por armaduras verticales denominadas escalerillas, de diseño único en el mercado y cuya principal característica es su forma de diagonales continuas en toda la altura del panel.
Entre armaduras, se incorpora un alma compuesta de prismas de poliestireno expandido de densidad mínima 10 kg/m³.
La retícula de alambre está completamente separada a 9,5 mm del poliestireno, para permitir un correcto amarre del mortero aplicado a cada cara del panel, después de su montaje.

Cómo instalar paneles Covintec

Usos Principales
  • En proyectos muros, techos y losas.
  • También es un buen material para desarrollar ampliaciones o remodelaciones.
  • Son aptos para cualquier clima, ya que son altamente eficientes térmicamente.
Ventajas
  • Rapidez y ahorro en la instalación.
  • Versatilidad: permite moldear casi cualquier forma.
  • Resistencia.
  • Excelente aislación acústica.
  • Excelente aislación térmica.
  • Durabilidad.
  • Fácil de transportar.

Formatos

Panel estructural Panel máster Panel light
Ancho 1,22 m 1,22 m 1,00 m
Alto 2,44 m 2,44 m 2,44 m
Espesor entre mallas 7,60 cm 7,60 cm 4,60 cm
Espesor poliestireno 5,50 cm 5,50 cm 3,00 cm
Densidad del poliestireno 10 k/m² 10 k/m² 10 k/m²
Trama de la malla 5 x 5 cm 5 x 10 cm 5 x 10 cm
Peso sin estuco 3,70 k/m² 2,67 k/m² 2,35 k/m²
Espesor del muro terminado 11 a 13 cm 11 a 13 cm 7 a 9 cm

Cubicación

Para determinar la cantidad de paneles Convitec necesarios en una construcción, se debe calcular la superficie de los muros proyectados y dividirla por el rendimiento del panel máster.


Ejemplo:

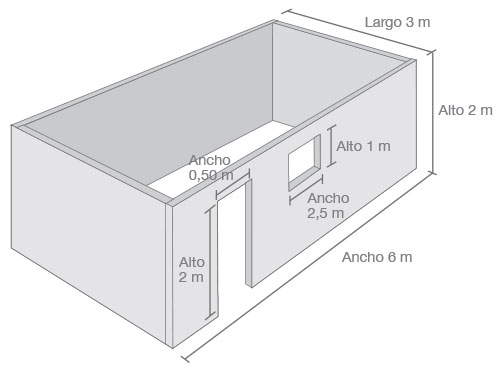

Si se quiere cubicar un recinto de 6 x 3 m y de 2,44 m de alto, con una puerta de 2 x 0,80 m y una ventana de 1 x 1,5 m (ver imagen), utilizando el panel máster de (1,22 cm x 2,44 cm) = 2,98 m².
Se debe considerar:

Cómo instalar paneles Covintec

Partida 1 - Paneles
Primero: (6 x 2)+( 3 x 2) = 18 m
Segundo: 2,44 x 18 = 43,92 m²
43,92 / 2,98 = 14,73 m² - entonces se necesitan 15 paneles máster.
Resumen partida 1:
15 paneles máster.


Partida 2 - Barras de fierro
Anclaje de suelo: (18 / 0,6) x 2 = 60.
Anclaje de solera: (18 / 0,6) = 30.
Barras de esquina: (2,44 / 0,4) = 6. En este ejemplo son 4 esquinas, por lo tanto, se requieren 24 ángulos.
Barras de refuerzo de vanos: son 6 vértices (2 para la puerta y 4 para la ventana). 6 x 2 = 12.
Resumen partida 2:
60 barras de 10 mm x 50 cm
30 horquillas de 8 mm x 40 x 6 x 40 cm
24 ángulos de 8 mm x 40 x 40 cm
12 barras de 8 mm x 40 cm


Partida 3 - Escalerillas
Según el diseño elegido (ver imagen), los cortes están en los vanos de puerta y ventana.
Escalerilla para la puerta: (2 + 0,44 + 0,44 + 2) x 3 = 14,64 m
(recordar que las escalerillas en dintel van por todo el alto del dintel recortado).
Escalerilla por la ventana:
(1 + 1,5) x 2 = 5 m de recorte.
((1 + 0,6) + (1,5 + 0,6)) x 4 = 14,8 m de refuerzo por los bordes de ambas caras del panel.
Resumen partida 3:
5 + 14,8 = 19,8 m de escalerilla

Partida 4 - Mallas de refuerzo
Uniones de paneles: son 11 de 2,44
11 x 2,44 x 2 = 53,68 m
Uniones por dintel:
0,44. Entonces, 0,44 x 2 x 2 = 1,76 m
Resumen partida 4:
Malla de refuerzo: 53,68 + 1,76 = 55,44 m


Partida 5 - Malla esquina
Uniones esquina:
son 4 de 2,44 x 4 x 2,44 x 2 = 19,52 m
Resumen partida 5: Malla esquina: 19,52 m


Partida 6 - Grapas
19,8 m de escalerilla. Entonces 19,8 / 0,15 = 132
Malla de refuerzo:
55,44 m. Entonces (55,44 / 0,3) x 3 = 555
Malla esquina:
19,52 m. Entonces (19,52 / 0,3) x 3 = 196
Resumen partida 6:
132 + 555 + 196 = 883 grapas.
