Muros y Tabiquería

Aparejo de soga con ladrillo princesa

El aparejo de ladrillo princesa en soga permite construir muros de albañilería muy fuertes si se agregan estructuras de fierro y se siguen las indicaciones de cálculo correctamente. Este sistema de mampostería está ampliamente difundido en Chile, siendo uno de los sistemas constructivos más frecuentes de encontrar.
Gracias a sus orificios, permite también la instalación de ductos embutidos con gran facilidad y seguridad.

Cómo construir aparejo de soga con ladrillo princesa

Usos Principales
  • En la construcción de panderetas, cercos, tabiques y muros.
Ventajas
  • Estructura de alta resistencia.
  • Fácil de instalar.
  • Ignífugo.
  • Buen comportamineto estructural.
  • Bajo costo de mantención.

Formatos

Ladrillo Titán reforzado hueco estructural TRH

Su uso principal es en albañilería armada, ya que permite el paso de tensores por sus ranuras. Además, facilita la canalización de las instalaciones, sin necesidad de alterar el muro terminado.


Dimensiones
Soga 29 cm
Tizón 14 cm
Grueso 7,1 cm

Cubicación

Para la cubicación de un aparejo de soga con ladrillo princesa Titán reforzado estructural se deben considerar tres partidas:



1. Ladrillos
Para calcular el rendimiento de ladrillos por m² de muro, se deben considerar las medidas de la soga y del grueso del ladrillo, más las de la separación que se va a utilizar.

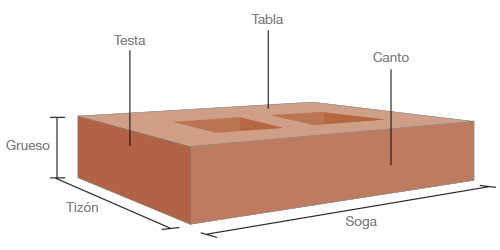

El ladrillo Titán reforzado estructural mide:


(S) Soga: 29 cm
(T) Tizón: 14 cm
(G) Grueso: 7,1 cm
(L) Llaga (separación): variable



Ejemplo:
Si la llaga es de 1,5 cm, para determinar el rendimiento por m² de muro se calcula como si el ladrillo midiese:
S + 1,5: 30,5 cm
G + 1,5: 8,6 cm
Luego:
El rendimiento por m² es la multiplicación de cuántos ladrillos caben en 100 cm x 100 cm (1 m²)
100 / 30,5 = 3,28 ladrillos por la Soga
100 / 8,6 = 11,63 ladrillos por el Grueso
3,28 x 11,63 = 38,12 por m²
Entonces, se necesitan 39 ladrillos por m².



2. Mortero de pega
Corresponde a los m³ de mortero que se van a emplear.
Para el cálculo se debe aplicar la siguiente fórmula:
((S + G) x L x (Nº de ladrillos en el m²) x T) / 1.000.000 = m³ de mortero


Ejemplo:
((29 + 7,1) x 1,5 x (38,12) x 14) / 1.000.000 = 0,03m³ de mortero de pega Topex.
A esto se agrega un 70% para el relleno de los huecos del ladrillo.

Cómo construir aparejo de soga con ladrillo princesa
RENDIMIENTO DE MORTERO DE PEGA POR m²
Titán 63 l
Gran Titán 35 l
Extra Titán 47 l
Fiscal 40 l

Nota: se ha tomado como referencia el aparejo de soga y cantería de 1 cm.


3. Mortero de relleno
El rendimiento del mortero de relleno para ladrillo Titán reforzado estructural es de 75 litros, es decir, 0,075 m³ por m² de muro.
Por último, se calculan los m² de muro que se van a construir y se multiplica el resultado de las partidas.

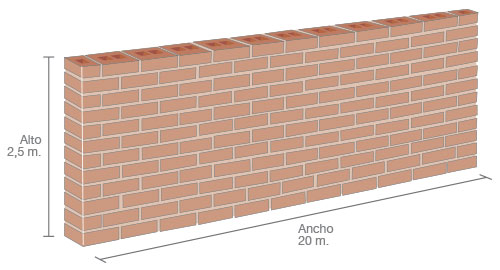

Ejemplo práctico cubicación:
Para un muro de:
L = 20 m
h = 2,5 m
L x h = m² de muro
20 x 2,5 = 50 m²
38,12 x 50 = 1.906 ladrillos
0,03 x 50 = 1,45 m³ de mortero de pega Topex
0,075 x 50 = 3,75 m³ de mortero de relleno Topex

Cómo construir aparejo de soga con ladrillo princesa
