Techumbres

Plancha Toledana

La plancha de zinc onda Toledana es una delgada lámina de acero, revestida por ambas caras por una capa de aluminio y zinc, que posee una alta resistencia a la corrosión.

Cómo instalar plancha de zinco onda toledana

Usos Principales
Cubiertas y revestimientos laterales.
Ventajas
  • Reducido peso.
  • Mayor economía en el material de la estructura y en el costo de instalación, dado que permite mayor distancia entre apoyos.
  • Resistencia al fuego.
  • Impermeabilidad total: asegura la protección de los elementos cubiertos.
  • Fa?cil transporte.
  • Fa?cil acopio.
  • Las planchas de cinc onda Toledana se pueden instalar sobre costaneras de acero o madera seca.

Formatos

Los espesores más comunes de las planchas de zinc onda Toledana son: 0,30, 0,35, 0,40 y 0,50 mm; no obstante, también se encuentran en 0,6 y 0,8 mm.

Modelo Largo Ancho Espesor
Acanalada 2,00 m 851 mm 0,30 mm
Acanalada 2,50 m 851 mm 0,30 mm
Acanalada 3,00 m 851 mm 0,30 mm
Acanalada 3,66 m 851 mm 0,30 mm
Acanalada 2,00 m 851 mm 0,35 mm
Acanalada 2,50 m 851 mm 0,35 mm
Acanalada 3,00 m 851 mm 0,35 mm
Acanalada 3,66 m 851 mm 0,35 mm
Acanalada 2,00 m 851 mm 0,40 mm
Acanalada 2,50 m 851 mm 0,40 mm
Acanalada 3,00 m 851 mm 0,40 mm
Acanalada 3,66 m 851 mm 0,40 mm

Cubicación

Para calcular la cantidad de planchas Toledana necesarias para una cubierta, se debe dividir la superficie a cubrir por el rendimiento por m² de la plancha.

Rendimiento plancha: 0,59 m².
Fijaciones: Se recomienda como mínimo 5 fijaciones por plancha. En 1 m² son 3,21 fijaciones.


Ejemplo:
Para una superficie de cubierta de 100 m²:
Planchas: 100 / 0,59 = 169,4 planchas.
Fijaciones: 100 x 3,21 = 321 fijaciones.

Cómo instalar plancha de zinco onda toledana

Importante

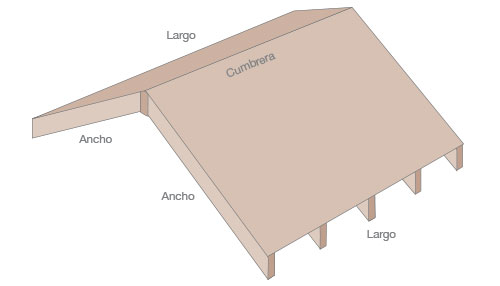

Superficie total: Largo x Ancho, de ambas aguas. Se debe considerar un 10% de perdida por geometría y calces.

La plancha de Toledana acepta pendientes desde un 15%.


¿Dónde instalar?

Se recomienda instalar
Zonas Pendiente
Bajas lluvias 15%
Lluvias moderadas 20%
Lluviosa con fuertes vientos 25%

Consejos

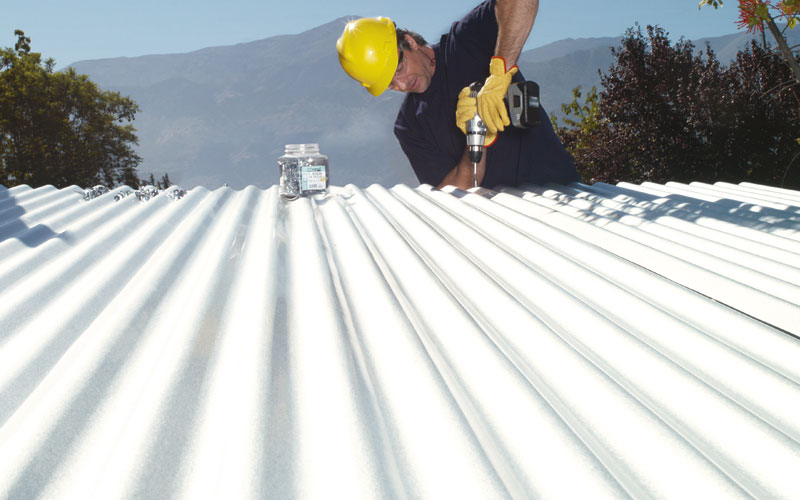

Cuando se monten las cubiertas, los elementos de fijacio? ubicarse en la parte superior de las ondas para no obstruir el normal escurrimiento del agua por los valles.

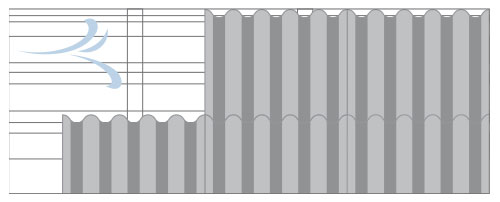

La instalacio?n de estas planchas debe ser de abajo hacia arriba en forma lineal traslapada.

Cómo instalar plancha de zinco onda toledana

Los traslapes deben hacerse en sentido con- trario a la direccio?n del viento.

Cómo instalar plancha de zinco onda toledana
