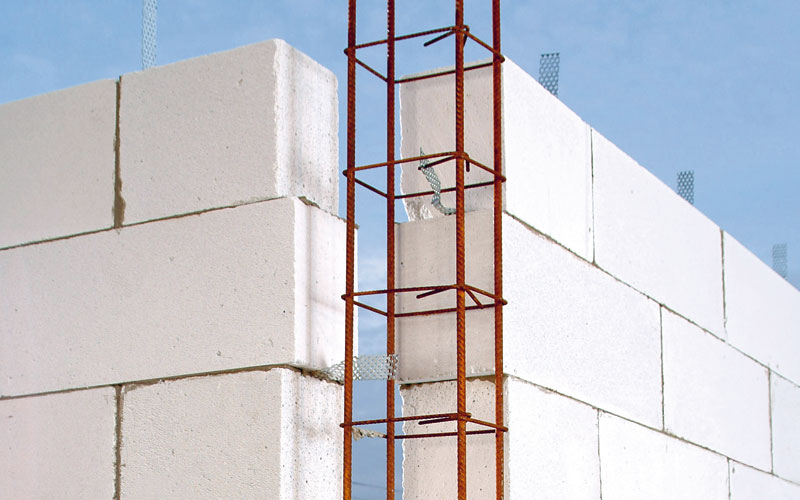

Sistema de hormigón celular

Muros y tabiquería



El sistema constructivo de hormigón celular autoclavado fue desarrollado en Alemania por la marca Hebel y se ha utilizado en todo el mundo por más de 80 años. Este material entrega un beneficio térmico que se traduce en ahorro energético, pudiéndose construir tanto muros como tabiques.

Usos principales

  • En la construcción de muros estructurales, tabiquería no soportante, tabiquería flotante, edificios industriales y cerramientos.

Ventajas

  • Construcción sencilla, fácil y limpia.
  • Buena resistencia al fuego.
  • Baja absorción de agua.

Formatos

Existen dos tipos de bloque, según su uso:



Para muros estructurales se utiliza el termo block, que tiene las siguientes medidas:
62,5 x 20 x 15 cm (también se usa como tabique en muros altos, 4,2 m sin refuerzos)
62,5 x 20 x 17,5 cm
62,5 x 20 x 20 cm



Para albañilerías de tabique se utiliza el solid block, que tiene las siguientes medidas:
62,5 x 40 x 7,5 cm (2,5 m de altura)
62,5 x 40 x 10 cm (3 m de altura)
62,5 x 40 x 12,5 cm (3,5 m de altura)

Cubicación

1. Bloque:

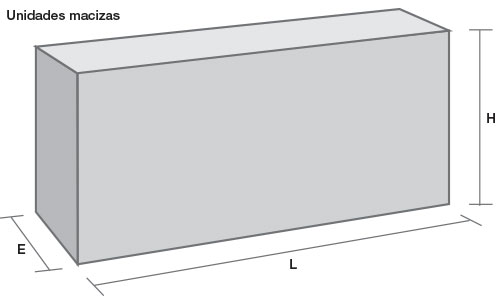

Para el cálculo del rendimiento del bloque por m2 se deben considerar las dimensiones del bloque. En este ejemplo se utiliza un bloque:
L = 62,5 cm
H = 20,0 cm

Entonces L x H = 62,5 x 20 = 1.250 cm2, lo que equivale a 0,125 m2.
Luego se divide 1 m2 por el rendimiento: 1 / 0,125 = 8 bloques por m2.

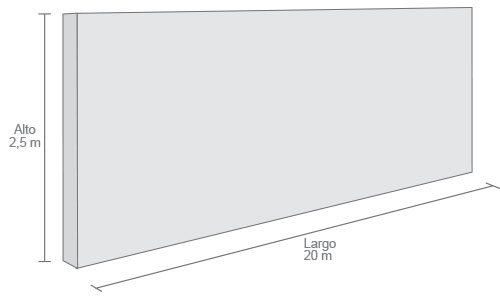

Para un muro de 20 m de largo x 2,5 m de alto, los m2 totales del muro son:
20 x 2,5 = 50 m2
Entonces, se necesitan 50 x 8 = 400 bloques.

2. Adhesivo:
El rendimiento del adhesivo especial se calcula con la siguiente tabla (considerando sacos de 25 kilos):
Este rendimiento considera todas las juntas del bloque (las 4 caras que van unidas).

Espesor bloque
m2 / saco 25 kilos
7,5
10
10
9,0
12,5
7,5
15
4,5
17,5
4,2
20
3,4

Paso a paso

Paso 1 - Preparación del mortero nivelador

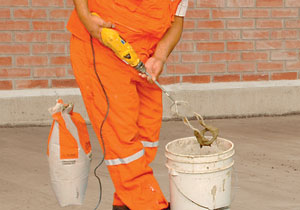

El mortero –utilizado para emparejar las irregularidades que pudiese haber en la base– se realiza vaciando un saco de mortero nivelador Hebel (25 kg) en 4,5 l de agua. Revolver con el batidor hasta conseguir una mezcla homogénea. Dejar reposar entre 2 y 3 minutos y batir nuevamente.

Preparación del adhesivo

En un recipiente con 7-7,5 l de agua, vaciar un saco de adhesivo Hebel (25 kg). Revolver con el batidor, hasta lograr una mezcla homogénea.
No se puede agregar agua posteriormente. Para conseguir nuevamente su estado fluido, puede volver a revolverse.
Dato: leer las instrucciones impresas en el envase
del mortero nivelador.

Datos

Datos

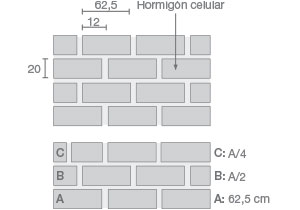

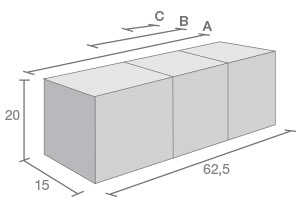

El sistema de traba de los bloques de HCA es igual al sistema de soga

Paso 2 - Primera hilada

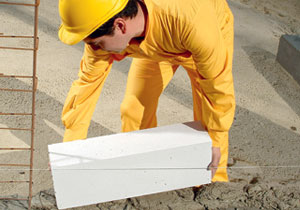

La primera hilada se instala sobre el mortero nivelador (con un espesor de entre 5 mm y 30 mm). Utilizar el mazo de goma para lograr una correcta nivelación.
Es importante limpiar de polvo los bloques de HCA antes de su instalación.

Encuentro con cadenas

En el caso de muros estructurales, se coloca una lámina conectora (bloque por medio) en la junta de pega vertical, la cual se debe asomar hacia el área en la cual se encontrará la cadena.
También se debe considerar que todos los vanos que tenga el muro deben estar reforzados entre elementos de hormigón armado.

Paso 3 - Pegado de los bloques

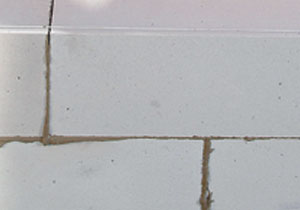

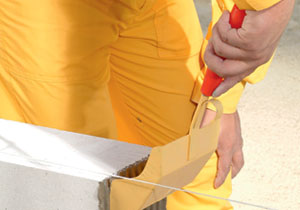

Pegar los bloques de HCA entre sus caras (verticales y horizontales) con el adhesivo Hebel (con un espesor de 2 mm a 3 mm).

No es recomendable aplicar mayor cantidad de adhesivo a la longitud del bloque que se va a instalar, ya que éste se puede secar.

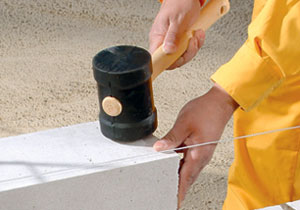

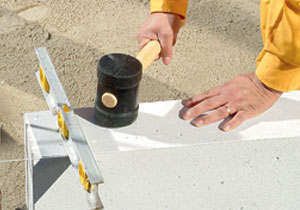

Los bloques se asentarán con la ayuda del martillo de goma, hasta que el adhesivo rebase en las juntas de pega.

Paso 4 - Encuentro con pilares

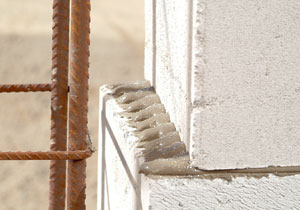

En el caso de muros estructurales, el encuentro de los muros con los pilares debe ser con una traba desfasada de 2,5 cm, aproximadamente.

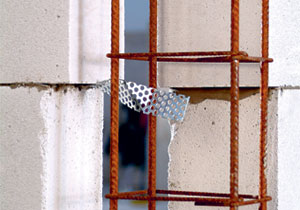

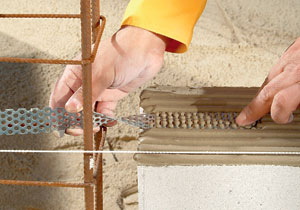

Luego se instala una lámina conectora (hilada por medio), la cual se gira con un alicate,
No es recomendable aplicar mayor cantidad de adhesivo a la longitud del bloque que se va a instalar, ya que éste se puede secar. quedando en sentido vertical en la zona del pilar, evitando que se generen vacíos de aire cuando se rellenen los pilares.

Materiales Propuestos

Código Producto
126738-8 Termo block hebel 62,5 x 20 x 15 CM
126739-6 Solid block hebel 62,5 x 40 x 7,5 cm
126740-X Solid block hebel 62,5 x 40 x 10 CM
129620-5 Mortero nivelador Hebel
126741-8 Adhesivo estructural hebel 25 KG
126746-9 Pletinas metalica hebel 30 X 3 CM
126745-0 Poliuretano normal hebel 750 CC
129636-1 Serrucho hebel
