Pisos

Loseta envigada

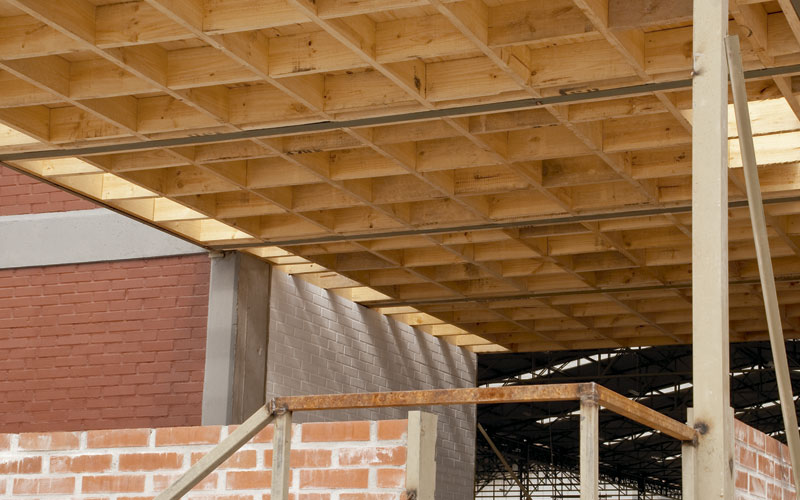

La loseta envigada está constituida por losas o placas apoyadas en un entarimado de madera, que se complementan en la parte superior por un diafragma en hormigón.

Al combinar los sistemas de envigado y loseta de hormigón se obtiene una estructura liviana, estable y con la ventaja de transmitir mínimamente ruidos al piso inferior, en comparación con la solución sin loseta.

Cómo construir una loseta envigada

Usos Principales
Proyectos de segundos pisos, en ampliaciones, manzardas y altillos.
Ventajas
  • Estructura liviana.
  • Se puede construir fácilmente cualquier geometría.

Diseño

Cómo construir una loseta envigada
Cómo construir una loseta envigada

Cubicación

Para calcular la cantidad de materiales a utilizar en la construccio?n de una loseta envigada, se deben separar las partidas de materiales de acuerdo con el proyecto.

Para explicar una cubicacio?n se demostrara? a trave?s del siguiente ejemplo pra?ctico:

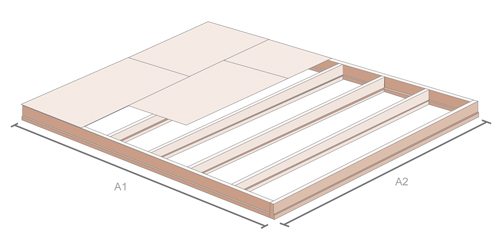

Envigado para cubrir 12 m²
(A1 = 4 m; A2 = 3 m)

Cubierta con terciado estructural de 18 mm Loseta de Topex de 5 cm de espesor.

Partida 1 ? envigado de pino estructural 2? x 6?
Se calcula la cantidad de vigas que caben en el largo mayor (recordar que siempre se colocara?n las vigas en el sentido paralelo al lado menor y como ma?ximo, a 3 m de luz).

Para el ejemplo:
Vigas: 4 / 0,6 = 6,6
Entonces se necesitan 7 vigas.

Partida 2 ? tableros
Para calcular la cantidad necesaria de placas elegidas para utilizar en un piso, se calcula los m² a cubrir y se divide por el rendimiento por m² de las placas elegidas.

El rendimiento por m² es igual al a?rea u?til de cobertura de la placa, menos el 10% por pe?rdida de material por cortes y geometri?a, entonces para este ejemplo con terciado estructural:

Cantidad de placas = Superficie / Rendimiento Rendimiento = 1,22 x 2,44 = 2,98
(se aproxima a 3 m²)

Cantidad de fijaciones por placa = 42

Para el ejemplo:
Cantidad de piezas (A1 x A2) = 12 / 3 = 4,44 Entonces se requiere de 5 placas
Cantidad de fijaciones = 5 x 42 = 210 tornillos de 3?

Partida 3 ? malla
La cantidad de malla Acma a utilizar sera? la misma de los m² de la sobrelosa (largo x ancho). Los separadores son 4 / m² de malla

Para el ejemplo:
Malla: 4 x 3 = 12 m² Separadores: 12 x 4 = 48

Partida 4 ? hormigo?n
Para el ca?lculo de volumen de hormigo?n necesario se considera el rendimiento de Topex hormigo?n preparado para 1 m³ en 62,5 sacos. Luego se multiplica los m³ a rellenar por el rendimiento de Topex hormigo?n preparado. Los m³ a emplear son Largo x Ancho x Espesor

Para el ejemplo:
Largo (A1) = 4 m
Ancho (A2) = 3 m
Espesor = 5 cm
4 x 3 x 0,05 = 0,6 m³

Se calcula el volumen total a cubrir con hormigo?n Topex, luego este valor se multiplica por 62,5, que corresponde a la cantidad de sacos por 1 m³.

0,6 x 62,5 = 37,5 sacos.
